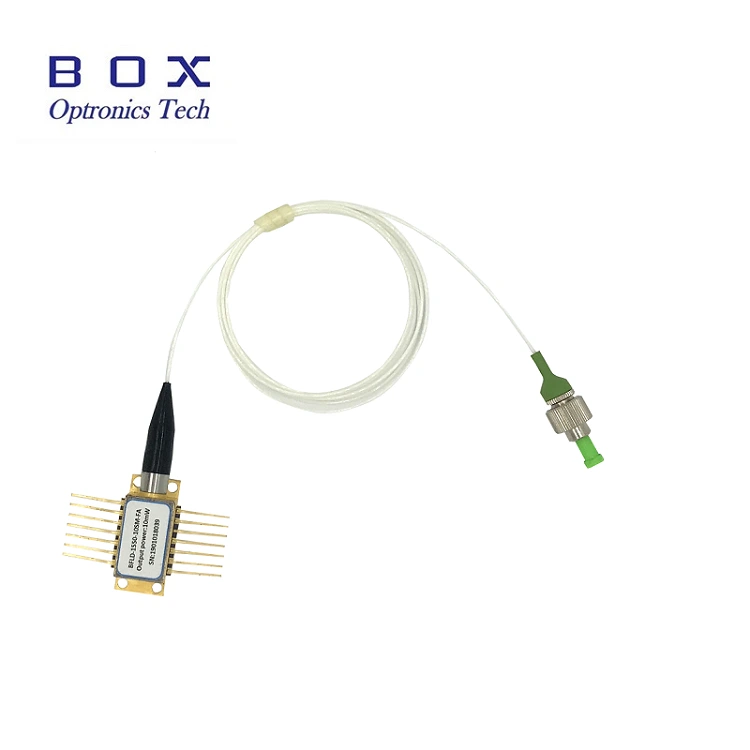

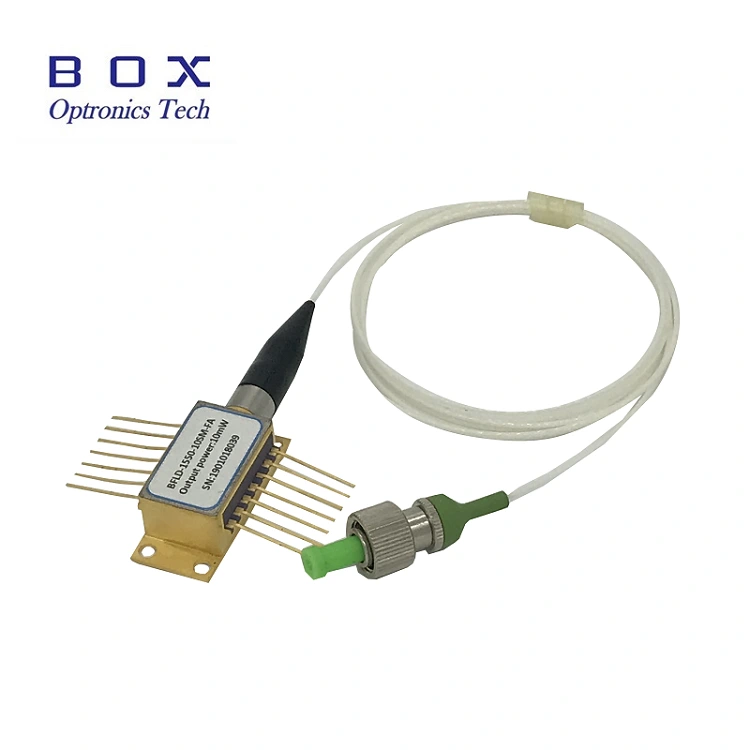

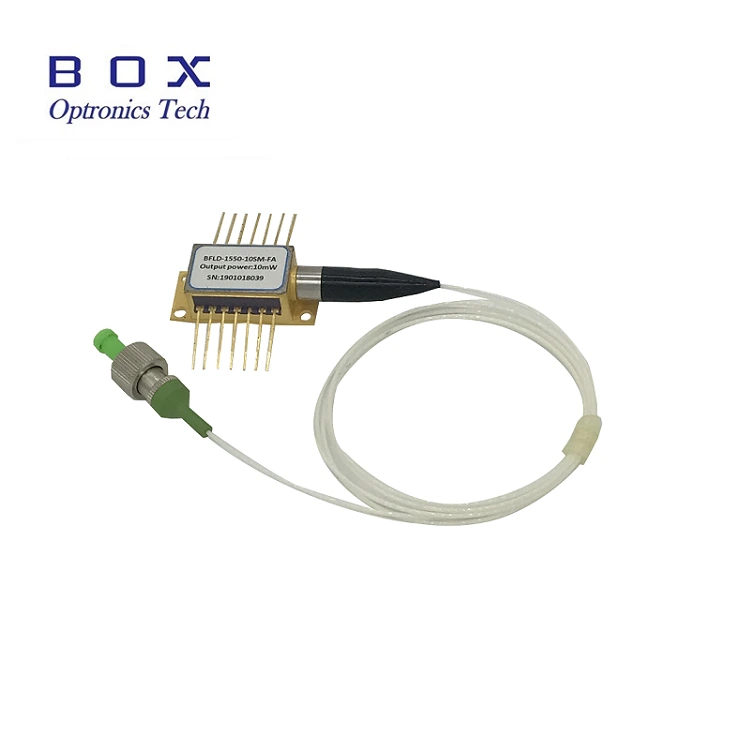

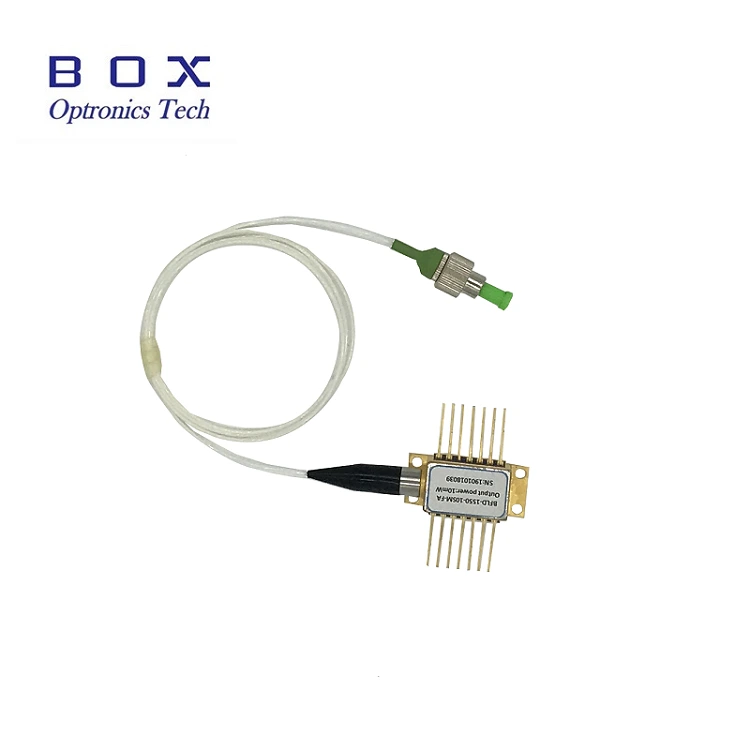

Высокомощный 1550 нм DFB волоконно-связанный лазерный диод Butterfly
Высокомощный 1550 нм DFB волоконно-связанный лазерный диод Butterfly в основном используется в качестве оптического сигнала для оптической связи большой емкости на большие расстояния, а также в широком спектре новых приложений, таких как волоконное зондирование, 3D-зондирование, газовое зондирование и диагностика заболеваний, таких как респираторный и сосудистый мониторинг. В области газового зондирования он используется в качестве источника света для газовых датчиков, которые обнаруживают утечки метана вокруг заводских труб.
Высокомощный 1550 нм DFB волоконно-связанный лазерный диод Butterfly
1. Введение:
BoxOptronics предоставляет DFB-LD с длинами волн от 1270 нм до 1610 нм, которые используются в различных приложениях.
Модули BoxOptronics DFB-LD соответствуют директиве RoHS. Модуль имеет 14-контактную форму бабочки и включает TEC для контроля температуры и PD для оптического выходного монитора.
2. Особенности:
Центральная длина волны 1550 нм;
14-контактный корпус бабочки;
Включает оптический изолятор, фотодиод монитора и охладитель;
Соединитель FC/APC или FC/PC с оптоволоконным соединением.
3. Применение:
Оптическая связь CWDM/DWDM;
Локальные, глобальные и городские сети;
Источник лазера CW 1550 нм.
4. Электрооптические характеристики (T = 25℃):
|
параметр |
символ |
условие |
мин. |
Напечатать. |
Макс. |
Единица работы |
|
центральная длина волны |
TL=15~35℃CW |
1548 |
1550 |
1552 |
Нм |
|
|
оптическая выходная мощность |
по |
- |
10 |
- |
- |
МВт |
|
пороговый ток |
Их |
- |
- |
10 |
35 |
Ма. |
|
эффективность уклона |
Сейчас я не могу пойти. |
выходная мощностьCW 5мВт |
0.05 |
0.11 |
0.2 |
МВт/Ма |
|
рабочий ток |
Iop. |
по= 10МВт(CW) |
- |
100 |
200 |
Ма. |
|
ширина спектральной линии |
ЛУ |
FWHM |
- |
3 |
- |
МГц |
|
прямое напряжение лазера |
VF |
Выходная мощностьCW 10мВт |
- |
1.2 |
3.0 |
V. |
|
мониторинг темного тока |
идентификатор |
- |
- |
- |
0.1 |
Мкр |
|
полоса пропускания(@-3dB) |
ВВО |
- |
- |
2.5 |
- |
ГХц |
|
коэффициент подавления бокового режима |
SMSR |
CW |
35 |
40 |
- |
ДБ |
|
оптическая изоляция |
- |
-10 < TC < +70℃ |
30 |
- |
- |
ДБ |
|
шум относительной интенсивности |
Рин Лин |
CW,выходная мощность5мВт |
- |
-145 |
- |
ДБ |
|
Тек установила температуру |
ТС |
- |
15 |
- |
35 |
℃ |
|
входное сопротивление |
Зин |
- |
22 |
25 |
28 |
Ом. |
|
термистор ток |
ИТК |
- |
10 |
- |
100 |
Мкр |
|
сопротивление термистора |
РТ |
TL=25℃ |
9.5 |
10 |
10.5 |
КОМ |
|
Технический ток |
ИТЕК |
TL=25℃, TC=70℃ |
- |
- |
1.5 |
а) |
|
Тек напряжение |
ВТЕК |
TL=25℃, TC=70℃ |
- |
- |
3.5 |
V. |
|
Техническая емкость |
ΔT |
Tc = 70℃ |
- |
- |
50 |
℃ |
|
температура термистора |
- |
- |
- |
- |
100 |
℃ |
|
дрейф длины волны(EOL) |
Среди них |
проверить сверху 25лет жизни |
- |
- |
±0.1 |
Нм |
|
коэффициент температуры длины волны |
Δλ/ΔT |
ТемператураTEC при15°С до35°С |
- |
0.09 |
- |
нм/℃ |
|
коэффициент тока длины волны |
Δλ/Δα |
- |
- |
0.01 |
- |
нм/мм |
5. Определение вывоза(единица:мм):
|
тип1
|
тип2
|
6. доставка,доставка и обслуживание
Все продукты были проверены перед отправкой;
Все продукты имеют гарантийный срок1-3года. (После периода гарантии качества начинается взимание соответствующих платы за обслуживание.)
мы ценим ваш бизнес и предлагаем мгновенную7-дневную политику возврата. (через7дней после получения товаров);
если товары,которые вы покупаете в нашем магазине,не имеют совершенного качества,то есть они не работают электронно по спецификациям производителя,просто верните их нам для замены или возврата денег;
Если товар дефектный,уведомьте нас в течение3дней с момента доставки;
любые предметы должны быть возвращены в первоначальном состоянии,чтобы иметь право на возврат или замену;
7.часто задаваемые вопросы
Q:какую длину волны вы хотите?
A:у нас большие длины волн от1270до1650нм.
Q:каковы требования к выходной мощности?
A:у нас есть10мВт и20мВт вариантов,мы также можем настроить в соответствии с вашими требованиями.
Q:Какой тип волокна вы хотите?
A:волокноsmилиpm.
