1030 нм 50 мВт DFB лазерный диодный модуль SM Fiber для зондирования

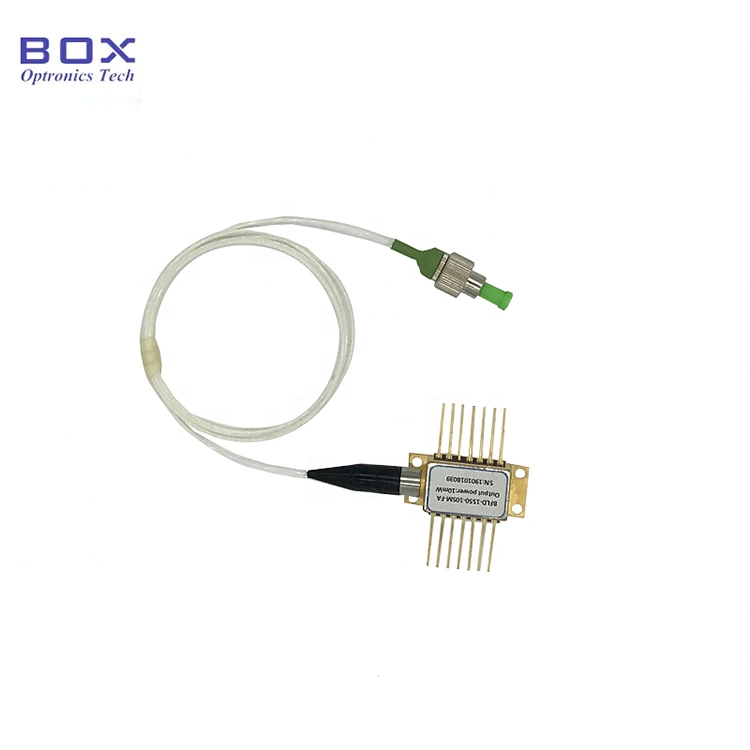

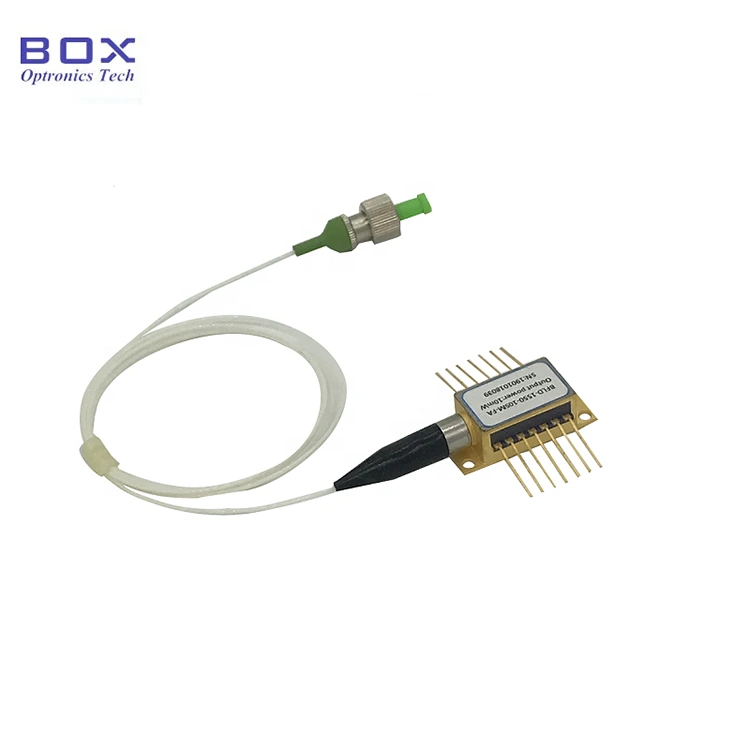

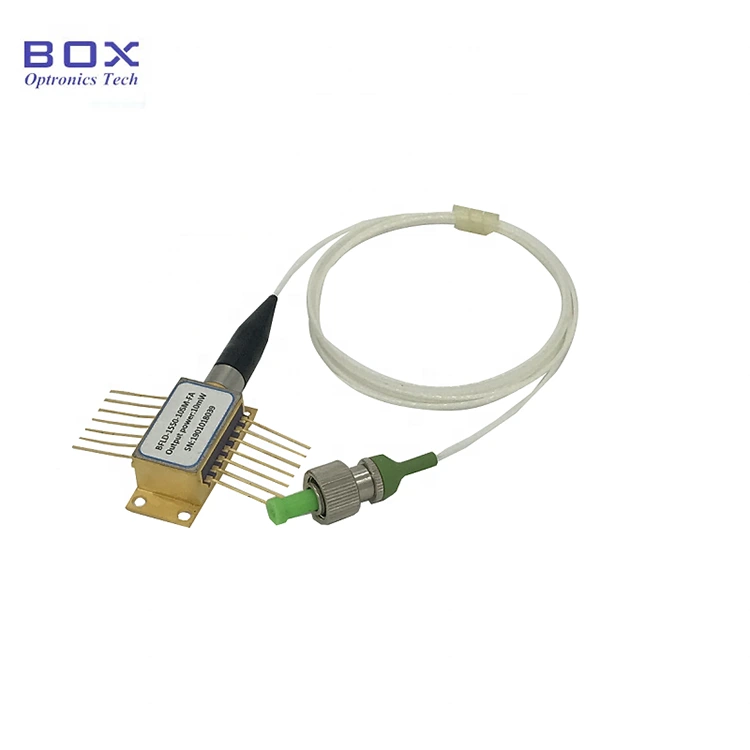

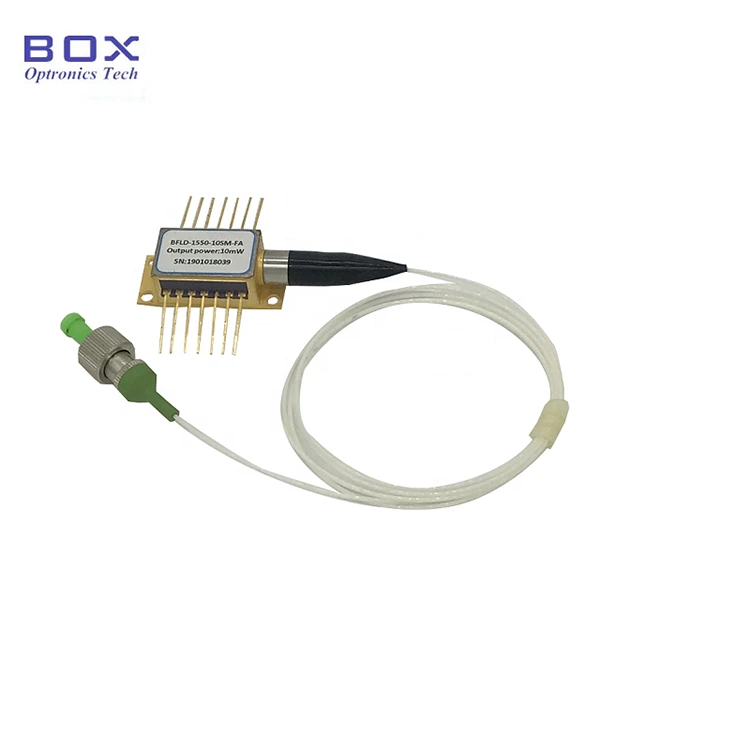

Серия BFLD-1030-50SM-FA 1030 нм 50 мВт DFB лазерный диодный модуль SM Fiber для зондирования использует планарную конструкцию с чипом на поднесущей. Высокомощный чип герметично запечатан в 14-контактный корпус типа «бабочка» без эпоксидной смолы и флюса и оснащен термистором, термоэлектрическим охладителем и контрольным диодом. Этот модуль соответствует описанному в требовании Telcordia GR-468-CORE.
1030 нм 50 мВт DFB лазерный диодный модуль SM Fiber для зондирования
1. Введение в 1030 нм 50 мВт DFB лазерный диодный модуль SM Fiber для зондирования
2.Особенности 1310 нм 10 дБм SOA полупроводникового оптического усилителя SM Butterfly
Мультиквантумные ямы (MQW) Лазеры с распределенной обратной связью (DFB);
Непрерывный или импульсный режим работы;Диапазон рабочих температур от -40 ℃ до +50 ℃;
Коэффициент длины волны/температуры 0,01 нм/℃;
Встроенный мониторный фотодиод, термоэлектрический охладитель и термистор;
Одномодовый волоконный пигтейл (Corning HI1060, NA=0,14, MFD=6,2 мкм при 1060 нм);
Дополнительный разъем FC/APC.
3.Применение 1030 нм 50 мВт DFB лазерного диодного модуля SM Fiber для зондирования
Телекоммуникации;
Освещение;
Зонирование.
4.Оптико-электрические характеристики 1030 нм 50 мВт DFB лазерного диодного модуля SM волокна для зондирования
|
параметр |
символ |
минуты |
типичное |
максимальное значение |
Единица работы |
|
выходная мощность от косичка |
ПФ |
- |
50 |
|
МВт |
|
диапазон доступных длин волн |
ЛК |
1028 |
|
1032 |
Нм |
|
спектральная ширина(FWHM) |
|
|
|
3 |
МГц |
|
коэффициент подавления бокового мода приpf |
SMSR |
40 |
45 |
|
ДБ |
|
смещение длины волны с током |
|
|
3 |
5 |
Пункт/мама |
|
смещение длины волны с температурой |
|
|
0.08 |
0.1 |
нм/℃ |
|
рабочий ток |
IOP. |
|
200 |
300 |
Ма. |
|
пороговый ток |
Их |
|
30 |
50 |
Ма. |
|
прямое напряжение |
VF |
|
2 |
2.3 |
V. |
|
коэффициент поляризации экстинкции |
В каждом случае |
15 |
20 |
|
ДБ |
|
ток термоэлектрического охладителя |
ИТЕК |
|
|
3 |
а) |
|
напряжение термоэлектрического охладителя |
ВТЕК |
|
|
4 |
V. |
|
диапазон рабочих температур чипа |
верхняя часть |
15 |
25 |
40 |
℃ |
|
диапазон рабочих температур корпуса |
ТК |
10 |
25 |
50 |
℃ |
|
температура хранения |
ТС |
5 |
|
80 |
℃ |
5.Спецификация оптического волокна1030нм50мВтdfbлазерный диодный модуль см волокно для датчика
|
параметры |
описание |
|
тип волокна |
Hi1060илиpmволокно |
|
тип коричневого хвоста |
обнаженное волокно |
|
длина хвоста |
1,5±0,1м |
|
тип разъема |
без |

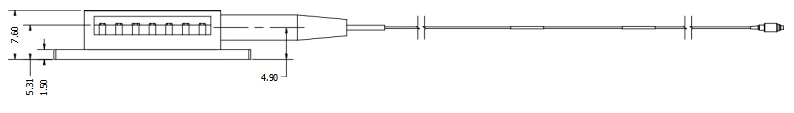

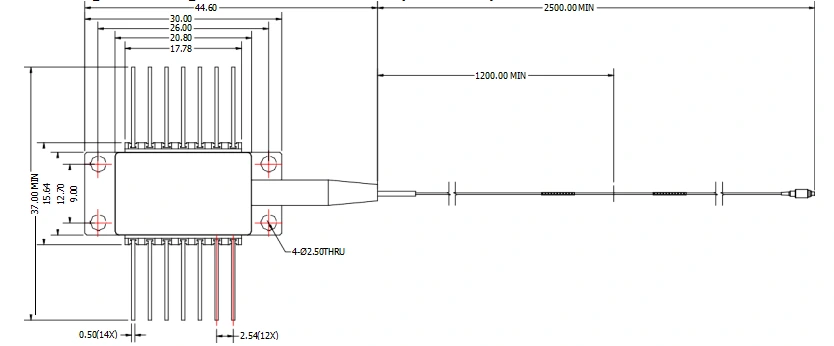

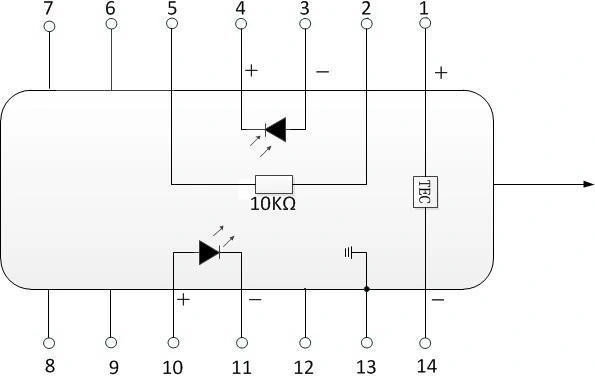

6.Рисунок упаковки и определение вывоза(единица:мм) 1030нм50мВтdfbлазерный диодный модуль см волокно для датчика
|
штифт |
описание |
штифт |
описание |
|
1 |
Технический(+) |
14 |
Тек(-) |
|
2 |
термидтор |
13 |
земля корпуса |
|
3 |
Pdанод |
12 |
NC |
|
4 |
катодpd |
11 |
Катодld |
|
5 |
термистор,термистор |
10 |
анодld |
|
6 |
NC |
9 |
NC |
|
7 |
NC |
8 |
NC |
7.доставка,доставка и обслуживание
Все продукты были проверены перед отправкой;
Все продукты имеют гарантию1год. (После периода гарантии качества начинается взимание соответствующих платы за обслуживание.)
мы ценим ваш бизнес и предлагаем мгновенную7-дневную политику возврата. (через7дней после получения товаров);
если товары,которые вы покупаете в нашем магазине,не имеют совершенного качества,то есть они не работают электронно по спецификациям производителя,просто верните их нам для замены или возврата денег;
Если товар дефектный,уведомьте нас в течение3дней с момента доставки;
любые предметы должны быть возвращены в первоначальном состоянии,чтобы иметь право на возврат или замену;
Покупатель несет ответственность за все понесенные расходы на доставку.
8.Часто часто задаваемые вопросы
Q:каковы приложения и точность длины волны?
A:коробчатая оптика может предоставить длину волныcwdmиdwdmдля выбора.
Q:какой оптический разъем вам нужен?
A:коробка оптики может настроить оптический разъем в соответствии с требованиями бесплатно.
