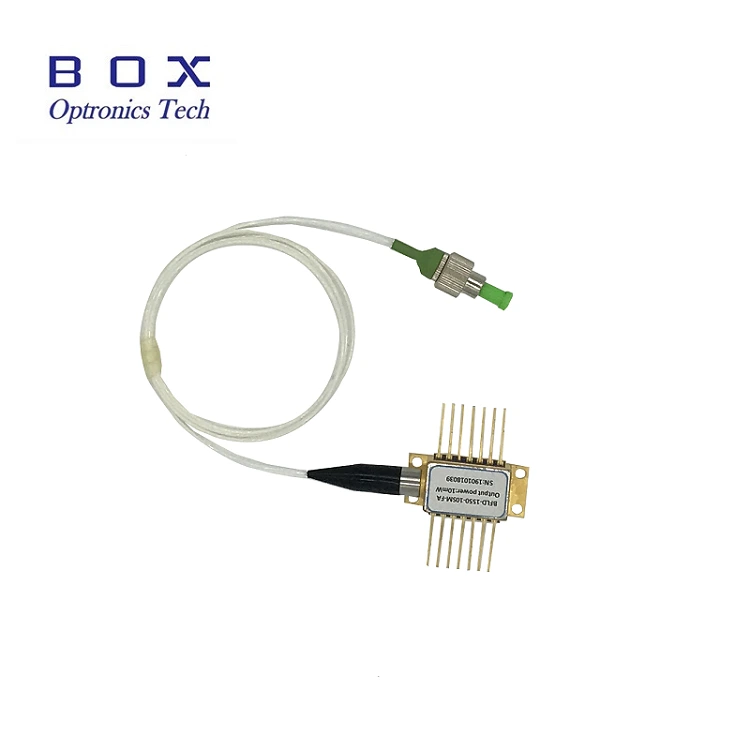

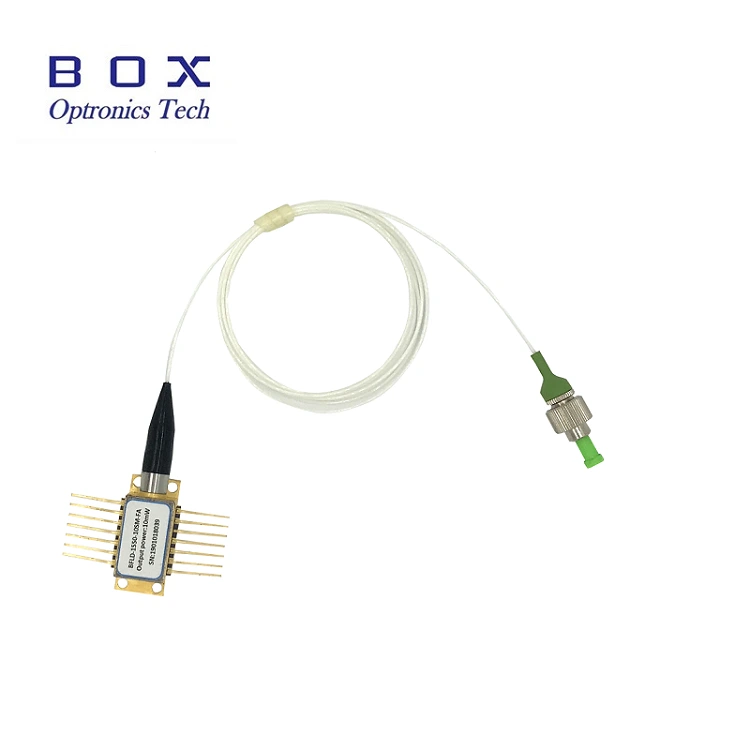

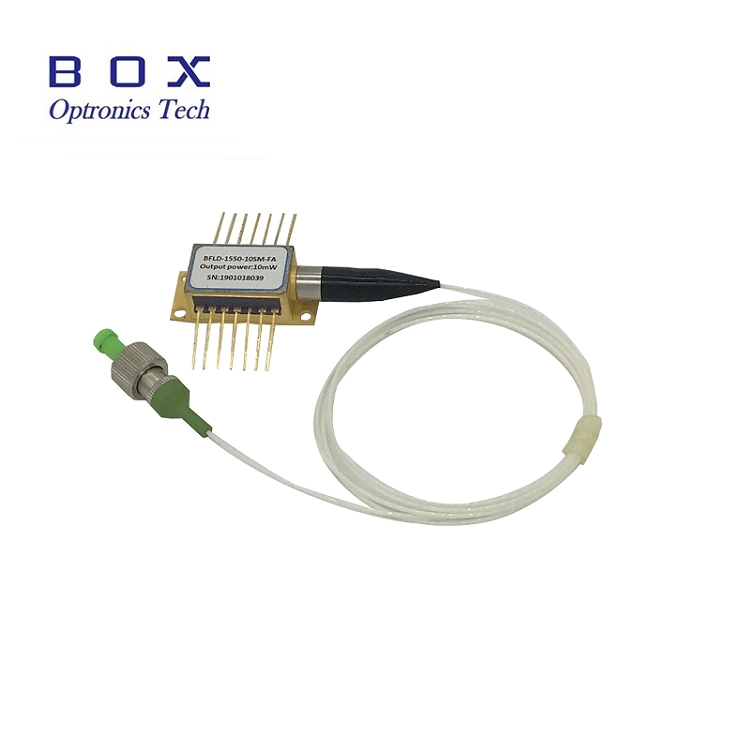

1310 нм DFB Butterfly волоконно-оптический лазерный диод

1310 нм DFB Butterfly волоконно-оптический лазерный диод — это высокопроизводительный источник с одной длиной волны, доступный в 14-контактном корпусе типа «бабочка» с PM-волокном или SM-волоконным выводом. Частотная характеристика и линейность этого лазера делают его отличным выбором для систем CATV, ретрансляторов GSM/CDMA и оптического зондирования.

Отправить запрос

Описание продукта

1310 нм DFB Butterfly волоконно-оптический лазерный диод

1. Краткое описание:

2. Введение:

1310 нм DFB Butterfly волоконно-оптический лазерный диод— это высокопроизводительный источник с одной длиной волны, доступный в 14-контактном корпусе типа «бабочка» с PM-волокном или SM-волоконным выводом. Частотная характеристика и линейность этого лазера делают его отличным выбором для систем CATV, ретрансляторов GSM/CDMA и оптического зондирования.

Функции:

Центральная длина волны 1310 нм или по индивидуальному заказу ;

Высокая выходная мощность 10~100 мВт ;

Допуск длины волны: +/- 2 нм или другой ;

Встроенный мониторный фотодиод, термоэлектрический охладитель и термистор ;

14- контактный разъем-бабочка ;

Волоконно-оптический разъем FC/APC или FC/PC .

Приложения:

Системы C/DWDM ;

Волокно оптические датчики ;

Лазерные источники ;

Длинные аналоговые системы связи ;

Системы кабельного телевидения .

Электрооптические характеристики (T =25℃):

Параметр	Символ	Состояние	Мин.	Тип.	Макс.	Единица
Центральная длина волны	λ с	TL=15 ～ 35℃по Цельсию	1308	1310	1312	нм
Оптическая выходная мощность	ПО	-	10	-	-	мВт
Пороговый ток	ЯТО	-	-	10	35	мА
Эффективность наклона	ƞ	Выходная мощность CW 5 мВт	0,05	0.11	0.2	мВт/мА
Рабочий ток	Иоп	PO= 10 мВт (CW)	-	100	200	мА
Ширина спектральной линии	ДВ	ПШПМ	-	3	-	МГц
Прямое напряжение лазера	ВФ	Выходная мощность CW 10 мВт	-	1.2	3.0	В
Монитор темнового тока	ИДЕНТИФИКАТОР	-	-	-	0.1	мкА
Ширина полосы пропускания(@-3дБ)	ЧБ	-	-	2.5	-	ГГц
Коэффициент подавления побочных мод	СМР	CW	35	40	-	дБ
Оптическая изоляция	-	-10 < ТС< +70℃	30	-	-	дБ
Относительная интенсивность шума	РИН	CW, выходная мощность 5 мВт	-	-145	-	дБ
Установленная температура ТЕС	Тс	-	15	-	35	℃
Входное сопротивление	ЗВ	-	22	25	28	Ω
Ток термистора	ЯТС	-	10	-	100	мкА
Сопротивление термистора	РТХ	ТЛ = 25℃	9.5	10	10.5	КОм
Ток ТЭК	ЯТЭК	TL = 25℃, TC = 70℃	-	-	1.5	А
Напряжение ТЭМ	VТЭК	TL = 25℃, TC = 70℃	-	-	3.5	В
Мощность ТЕС	ΔТ	Тс = 70℃	-	-	50	℃
Температура термистора	-	-	-	-	100	℃
Дрейф длины волны (EOL)	△λ	Проверено более 25 лет жизни	-	-	±0,1	нм
Длина волны Температурный коэффициент	Δλ/ΔT	Температура ТЕС при температуре от 15℃до 35℃	-	0,09	-	нм/℃
Длина волны Коэффициент тока	Δλ/ΔΙ	-	-	0,01	-	нм/мА

Определение выводов (единица измерения: мм):

тип1

тип2

Доставка , отправка и обслуживание

Вся продукция проходит проверку перед отправкой;

На всю продукцию распространяется гарантия сроком от 1 до 3 лет. (После окончания гарантийного срока взимается соответствующая плата за техническое обслуживание.)

Мы ценим ваш бизнес и предлагаем политику мгновенного возврата в течение 7 дней (7 дней после получения товара);

Если товары, которые вы покупаете в нашем магазине, не являются идеальным качеством, то есть они не соответствуют электронным спецификациям производителя, просто верните их нам для замены или возврата денег;

Если товар имеет дефекты, пожалуйста, сообщите нам об этом в течение 3 дней с момента доставки;

Для возврата денег или замены любые товары должны быть возвращены в их первоначальном состоянии;

Покупатель несет ответственность за все расходы по доставке.

Часто задаваемые вопросы

В : Какая длина волны вам нужна ?

О : у нас есть большие длины волн от 1270 нм до 1650 нм .

В : Каковы требования к выходной мощности ?

A: У нас есть варианты мощностью 10 мВт и 20 мВт , мы также можем изготовить их по индивидуальному заказу в соответствии с вашими требованиями .

В : Какой тип волокна вам нужен ?

A: SM- волокно или PM- волокно .
