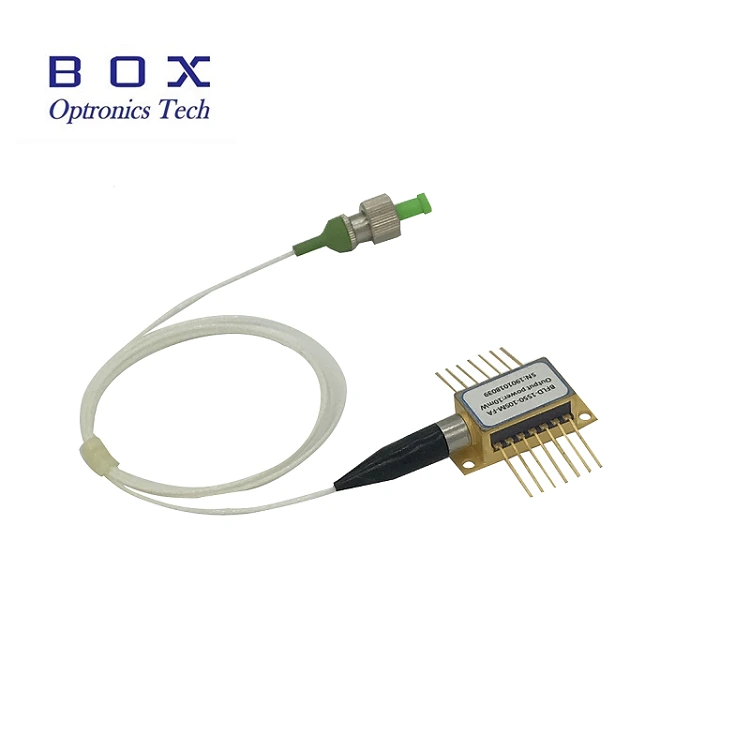

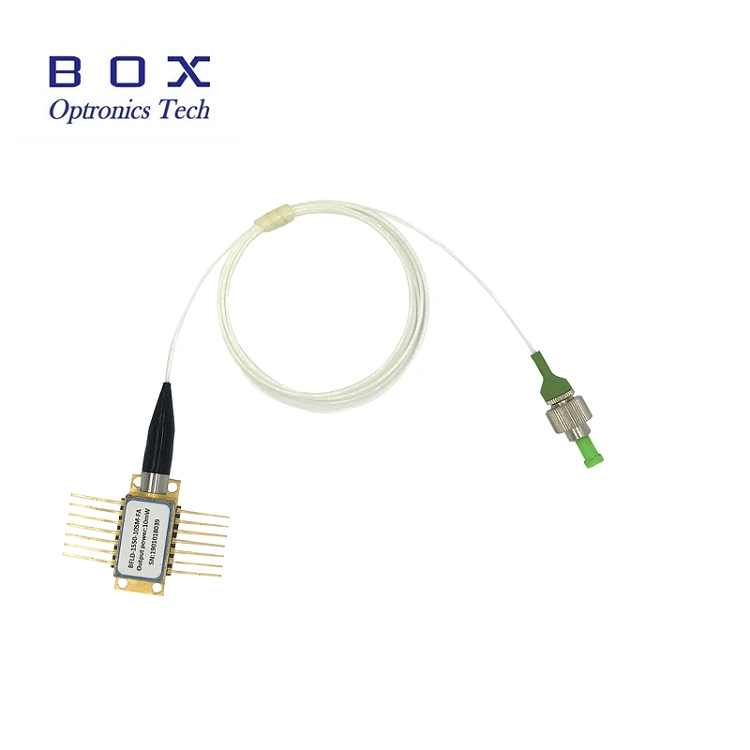

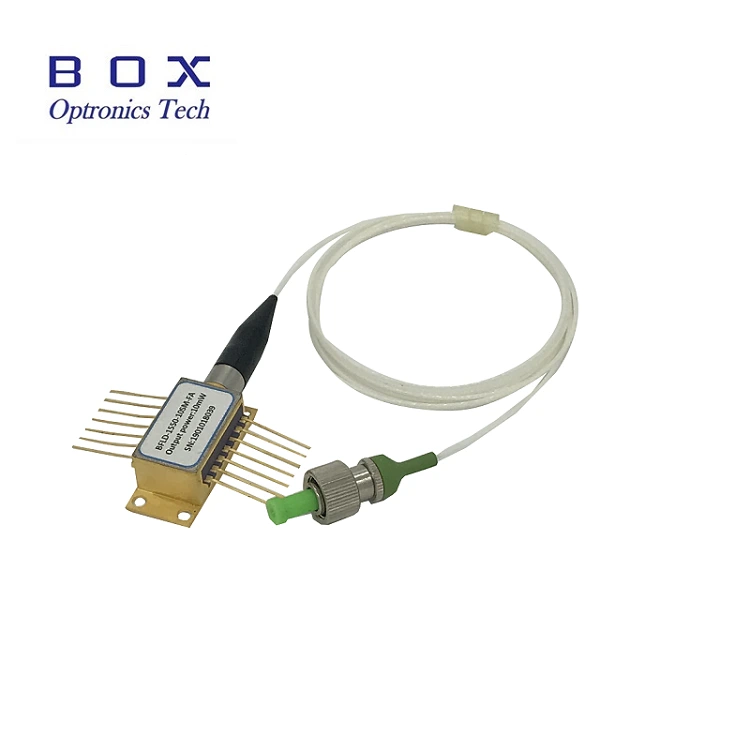

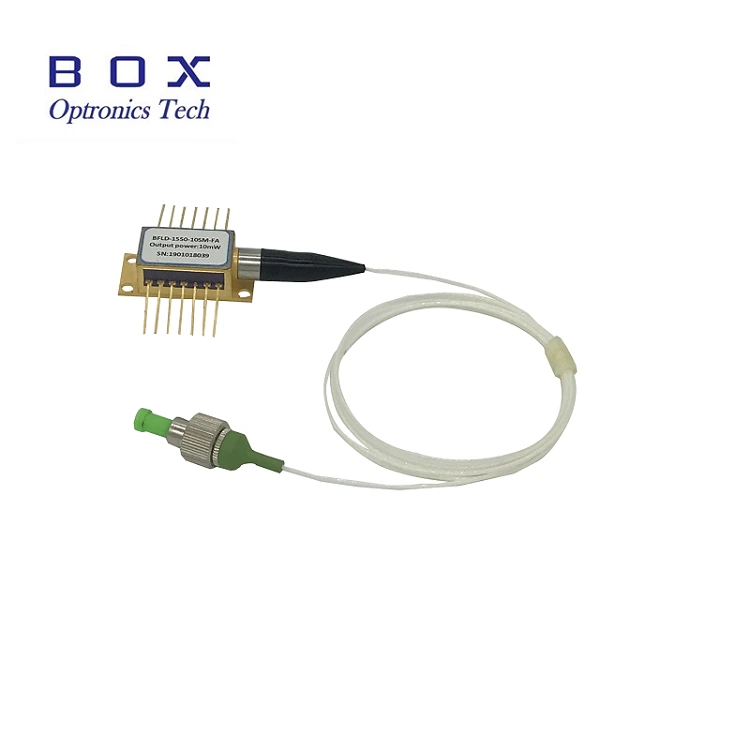

DWDM 14PIN Butterfly package Лазерный диод

DWDM 14PIN Butterfly package Лазерный диод— это высокопроизводительный DFB-лазерный диод. Центральные длины волн находятся на сетке длин волн DWDM (сетка ITU) с разнесением каналов 100 ГГц. Лазерный чип InGaAs MQW (мультиквантованная яма) DFB (распределенная обратная связь) герметично запечатан внутри 14-контактного корпуса butterfly, оснащенного термистором, термоэлектрическим охладителем (TEC), контрольным фотодиодом и встроенным оптическим изолятором. Этот лазерный модуль имеет скорость прямой модуляции 2,5 Гбит/с. Этот продукт может использоваться в различных системах OC-48 или STM-16.

Отправить запрос

Описание продукта

DWDM 14PIN Butterfly package Лазерный диод

1. Введение в продукт:DWDM 14PIN Butterfly package Лазерный диод

2. Особенности продукта:DWDM 14PIN Butterfly package Лазерный диод

Стандартные длины волн сетки ITU;
Усовершенствованная конструкция аналогового чипа;
Снижение требований к оборудованию в концентраторе
Широкий диапазон температур;
Соответствует RoHS.

3. Применение DWDM 14PIN Butterfly package Laser dig

LCATV Broadcast Networks;
Сети с ограниченным волокном.

4. Оптико-электрические характеристики DWDM 14PIN Butterfly package Лазерный диод

параметр	символ	условие	мин.	Напечатать.	Макс.	Единица работы
длину волны работы	Среди них	сетка иту	см.сеткуITU номера канала			Нм
оптическая выходная мощность	ПФ	-	6	-	20	МВт
пороговый ток	Их	25℃	-	-	20	Ма.
рабочий ток	Iop.	-	-	-	120	Ма.
рабочее напряжение	ВОП	25℃			2.5	B)
коэффициент подавления бокового режима	SMSR	-	30	-	-	ДБ
оптическая потеря возврата	Олл.	-	40	-	-	ДБ
оптический изолятор	ИСО	25℃	30	-	-	ДБ
Mpdтемный ток	идентификатор	IOP=0mA, VRM=5V	-	-	0.2	Мкр
Mpdток относительно выходной мощности	-	VRM = 5в	10	-	200	ма/в
Тек напряжение	ВТЕК	-	-2.5	-	3.8	V.
сопротивление термистора	РТ	25℃	9.5	10	10.5	КОМ
значениеbтермистора	Среди них есть два человека.	25℃/80℃	-	3950	-	К.
соотношение носителя/шум	CNR.	-	-	1.3	-	ДБ
композитный второй порядк	CSO, CSO	-	-	-	-55	ДБМ
композитный тройной ритм	-	-	-	-	-64	ДБ

5.Нумерация канала сеткиITUдля аналогового лазера бабочкаDWDM DFB 10MW 14Pinдляcatv

канал канала	длина волны(нм)	канал канала	длина волны(нм)	канал канала	длина волны(нм)
64	1526.44	47	1539.77	30	1553.33
63	1527.22	46	1540.56	29	1554.13
62	1527.99	45	1541.35	28	1554.94
61	1528.77	44	1542.14	27	1555.75
61	1529.55	43	1542.94	26	1556.56
59	1530.33	42	1543.73	25	1557.36
58	1531.12	41	1544.53	24	1558.17
57	1531.90	40	1545.32	23	1558.98
56	1532.68	39	1546.12	22	1559.79
55	1533.47	38	1546.92	21	1560.61
54	1534.25	37	1547.72	20	1561.42
53	1535.04	36	1548.51	19	1562.23
52	1535.82	35	1549.32	18	1563.05
51	1536.61	34	1550.12	-	-
50	1537.40	33	1550.92	-	-
49	1538.19	32	1551.72	-	-
48	1538.98	31	1552.52	-	-

6.Рисунок упаковки и определение вывоза лазерного диода упаковки бабочкиdwdm 14pin (единица:мм)

тип1

тип2

7.доставка,доставка и обслуживание

Все продукты были проверены перед отправкой;

Все продукты имеют гарантию1год. (После периода гарантии качества начинается взимание соответствующих платы за обслуживание.)

мы ценим ваш бизнес и предлагаем мгновенную7-дневную политику возврата. (через7дней после получения товаров);

если товары,которые вы покупаете в нашем магазине,не имеют совершенного качества,то есть они не работают электронно по спецификациям производителя,просто верните их нам для замены или возврата денег;

Если товар дефектный,уведомьте нас в течение3дней с момента доставки;

любые предметы должны быть возвращены в первоначальном состоянии,чтобы иметь право на возврат или замену;

Покупатель несет ответственность за все понесенные расходы на доставку.

8. часто задаваемые вопросы

Q:каковы приложения и точность длины волны?

A:коробчатая оптика может предоставить длину волныcwdmиdwdmдля выбора.

Q:какой оптический разъем вам нужен?

A:коробка оптики может настроить оптический разъем в соответствии с требованиями бесплатно.
