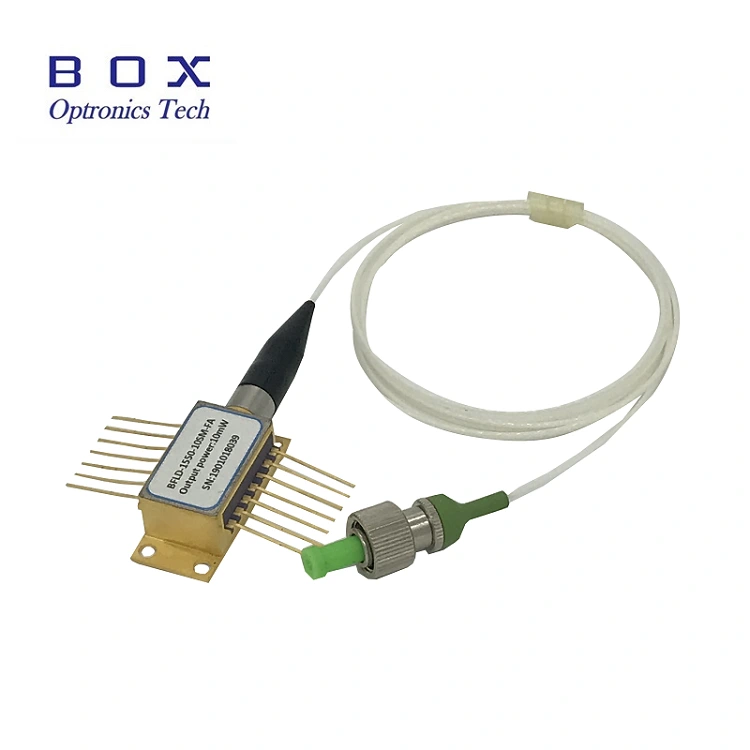

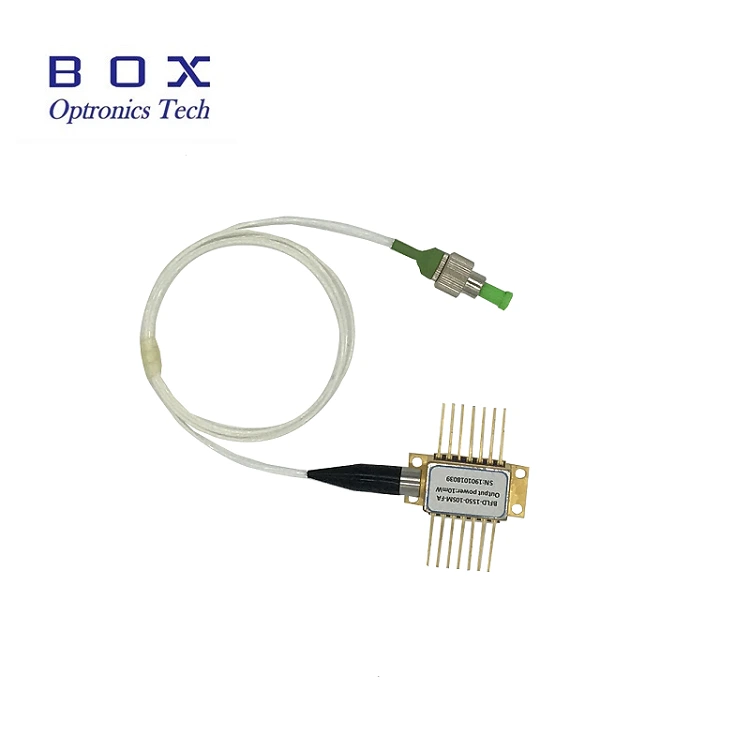

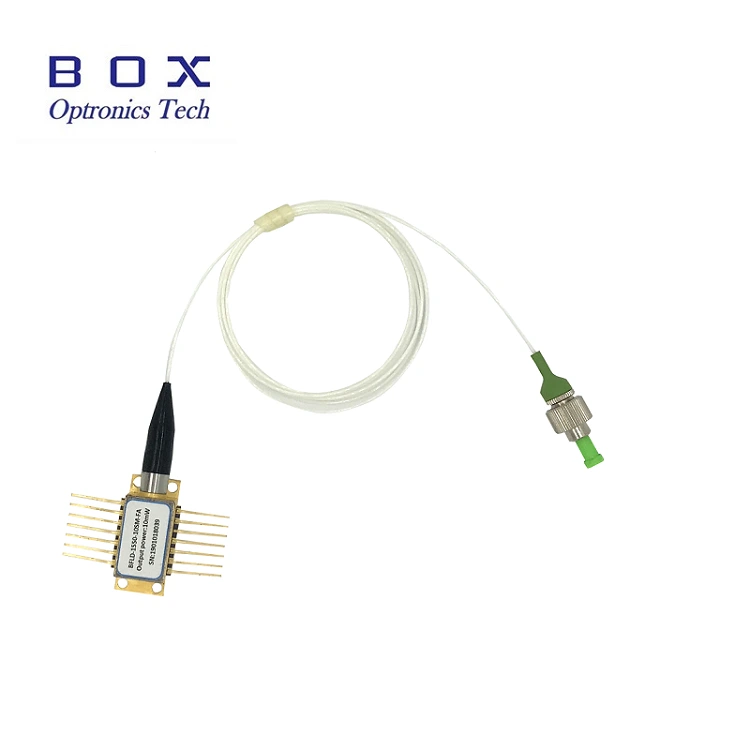

Модуль лазерного диода бабочки DFB 1390 нм

Модуль лазерного диода бабочки DFB 1390 нм имеет встроенный изолятор, TEC, термистор и монитор PD, герметичный 14-контактный корпус Butterfly, Box Optronics может настраивать длину волны мощных лазеров DFB, модули лазерных диодов со стабилизацией FBG.

Отправить запрос

Описание продукта

Модуль лазерного диода бабочки DFB 1390 нм

1. Введение:

2. Особенности:

Стабилизированный спектр SM 1390 нм лазерный диод;

Высокая выходная мощность 10 мВт или 20 мВт;

Встроенный термистор и TEC;

Встроенная защита от электростатического разряда;

Встроенный линейный следящий фотодиод.

3. Области применения:

Оптическая связь;

Сеть с ограниченным волокном;

Прямой путь CATV.

4. Электрооптические характеристики (T = 25 ℃):

параметр	символ	условие	мин.	Напечатать.	Макс.	Единица работы
центральная длина волны	Платформа с	TL=15~35℃CW	1388	1390	1392	Нм
оптическая выходная мощность	по	-	10	-	-	МВт
пороговый ток	Их	-	-	10	35	Ма.
эффективность уклона	Сейчас я не могу пойти.	выходная мощностьCW 5мВт	0.05	0.11	0.2	МВт/Ма
рабочий ток	Iop.	по= 10МВт(CW)	-	100	200	Ма.
ширина спектральной линии	ЛУ	FWHM	-	3	-	МГц
прямое напряжение лазера	VF	Выходная мощностьCW 10мВт	-	1.2	3.0	V.
мониторинг темного тока	идентификатор	-	-	-	0.1	Мкр
полоса пропускания(@-3dB)	ВВО	-	-	2.5	-	ГХц
коэффициент подавления бокового режима	SMSR	CW	35	40	-	ДБ
оптическая изоляция	-	-10 < TC < +70℃	30	-	-	ДБ
шум относительной интенсивности	Рин Лин	CW,выходная мощность5мВт	-	-145	-	ДБ
Тек установила температуру	ТС	-	15	-	35	℃
входное сопротивление	Зин	-	22	25	28	Ом.
термистор ток	ИТК	-	10	-	100	Мкр
сопротивление термистора	РТ	TL=25℃	9.5	10	10.5	КОМ
Технический ток	ИТЕК	TL=25℃, TC=70℃	-	-	1.5	а)
Тек напряжение	ВТЕК	TL=25℃, TC=70℃	-	-	3.5	V.
Техническая емкость	ΔT	Tc = 70℃	-	-	50	℃
температура термистора	-	-	-	-	100	℃
дрейф длины волны(EOL)	Среди них	проверить сверху 25лет жизни	-	-	±0.1	Нм
коэффициент температуры длины волны	Δλ/ΔT	ТемператураTEC при15°С до35°С	-	0.09	-	нм/℃
коэффициент тока длины волны	Δλ/Δα	-	-	0.01	-	нм/мм

5.Определение вывоза(единица:мм):

тип1

тип2

6.доставка,доставка и обслуживание

Все продукты были проверены перед отправкой;

Все продукты имеют гарантийный срок1-3года. (После периода гарантии качества начинается взимание соответствующих платы за обслуживание.)

мы ценим ваш бизнес и предлагаем мгновенную7-дневную политику возврата. (через7дней после получения товаров);

если товары,которые вы покупаете в нашем магазине,не имеют совершенного качества,то есть они не работают электронно по спецификациям производителя,просто верните их нам для замены или возврата денег;

Если товар дефектный,уведомьте нас в течение3дней с момента доставки;

любые предметы должны быть возвращены в первоначальном состоянии,чтобы иметь право на возврат или замену;

Покупатель несет ответственность за все понесенные расходы на доставку.

7. часто задаваемые вопросы

Q:какую длину волны вы хотите?

A:у нас большие длины волн от1270до1650нм.

Q:каковы требования к выходной мощности?

A:у нас есть10мВт и20мВт вариантов,мы также можем настроить в соответствии с вашими требованиями.

Q:Какой тип волокна вы хотите?

A:волокноsmилиpm.
