760 нм 10 мВт 14-контактный волоконный лазерный диод-бабочка для измерения O2

Параметр

Символ

Состояние

Мин.

Типичный

Макс

Единица

Температура хранения

ТС

-

-40

-

85

℃

Температура рабочего корпуса

ВЕРШИНА

-

-20

70

℃

LDПрямой ток

ЕСЛИ

CW

-

150

мА

LDОбратный ток

ЯР

-

-

-

2

мА

Обратное напряжениеLD

ВЛР

-

-

-

10

В

Прямой токPD

ЯФПД

-

-

-

-10

мА

Обратное напряжениеPD

ЯРПД

-

-

-

20

В

Ток ТЭП

ЯТЭК

-

-

-

2.0

А

Напряжение ТЭП

VТСЕ

-

-

-

3.5

В

Радиус изгиба волокна

-

-

30

-

-

мм

Относительная влажность

РХ

Неконденсирующийся

0

-

95

%

Время пайки свинцом

-

260℃

-

-

10

С

Осевая сила натяжения волокна

-

-

-

-

5

Н

Сила натяжения со стороны волокна

-

-

-

-

2.5

Н

Параметр

Символ

Состояние

Мин.

Типичный

Макс

Единица

Центральная длина волны

λс

TL=15～35℃по Цельсию

759

760

761

нм

Выходная оптическая мощность

ПО

TL=15～35℃по Цельсию

-

10

-

мВт

Пороговый ток

ИТХ

CW

15

-

25

мА

LDПрямой ток

ЕСЛИ

PF= Номинальная мощность

-

100

150

мА

Прямое напряжениеLD

ВФ

PF= Номинальная мощность

-

-

2.5

В

Коэффициент подавления побочных мод

СМСМ

CW

40

-

-

дБ

Монитор темнового тока

ИДЕНТИФИКАТОР

-

-

-

50

uA

Ток ТЭП

ЯТСЕ

TL= 25℃, TC= 70℃

-

0,6

1.5

А

Напряжение ТЭП

VТЭК

TL= 25℃, TC= 70℃

-

1.3

3.5

В

Потребляемая мощность ТЭЦ

П

ТС=75℃

-

-

5

Вт

Сопротивление термистора

РТХ

ТС= 25℃

9.5

10

10.5

К

Постоянная термистораB

БТД

ТС= 25℃

-

3900

-

%

Коэффициент волны.темп.

Δλ/ΔT

0℃<Tcase< 65℃

-

-

0,12

нм/℃

Коэффициент волнового тока

Δλ/ΔΙ

20℃<Tλ< 35℃

0,07

-

0,015

Нм/мА

Параметры

Описание

Тип волокна

СМ волокно

Тип косички

900мкм свободная трубка

Длина косички

1.0±0,1м

Тип разъема

ФК/БТР

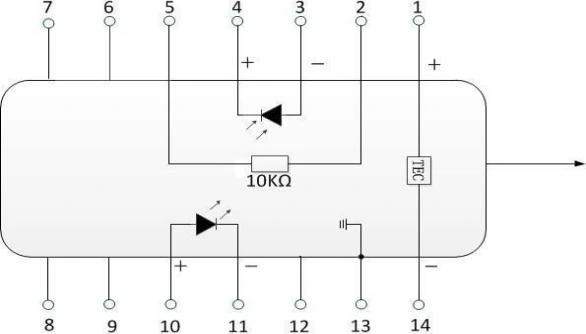

ПРИКОЛОТЬ

Описание

ПРИКОЛОТЬ

Описание

1

ТЭК(+)

14

ТЭК(-)

2

Термидтор

13

Дело Земля

3

ПД Анод

12

NC

4

ПД Катод

11

КатодLD

5

Термистор

10

ЛД Анод

6

NC

9

NC

7

NC

8

NC
