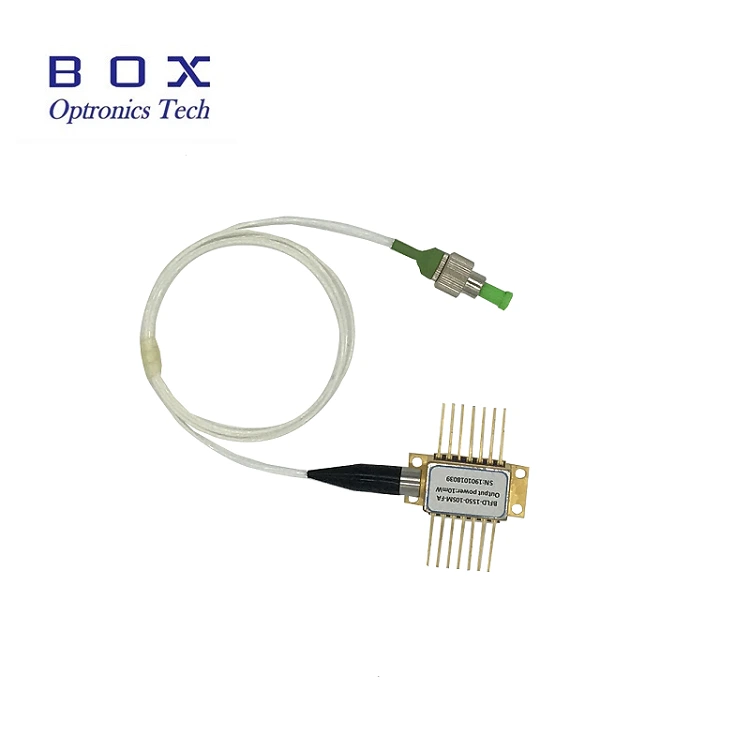

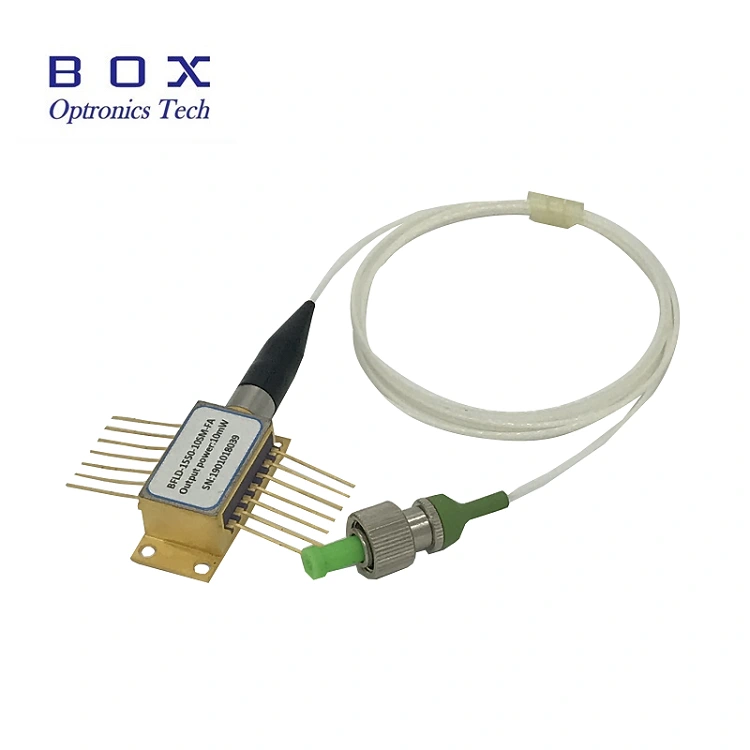

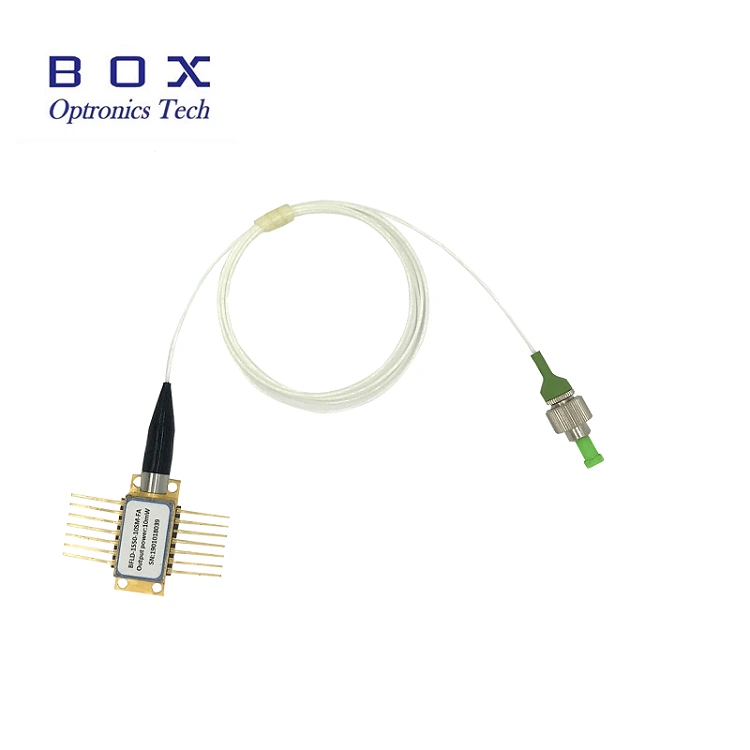

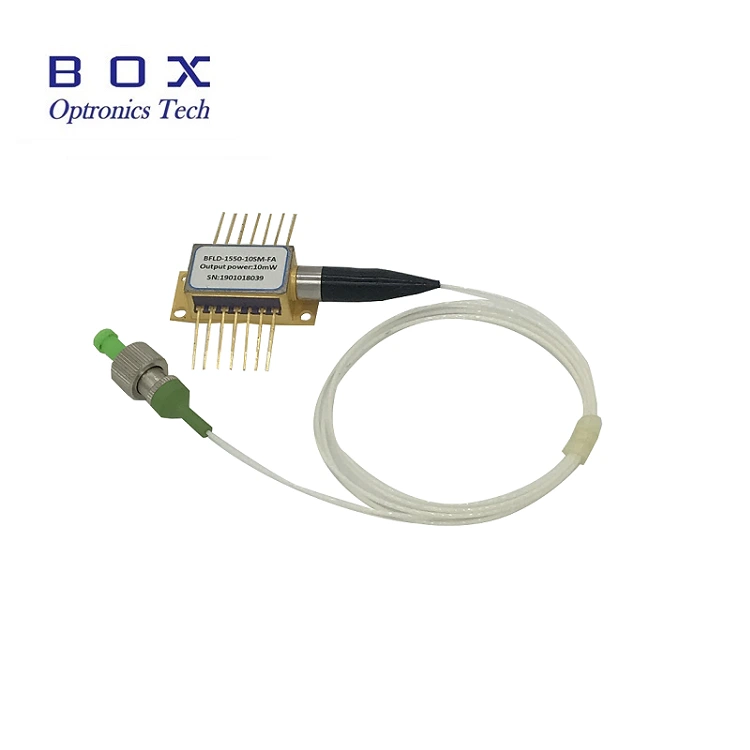

Лазерный диод бабочка DFB 1392 нм для измерения влажности H2O

Лазерный диод бабочка DFB 1392 нм для измерения влажности H2O (MQW) Распределенные обратные связи (DFB) лазеры были разработаны специально для удовлетворения требований сенсорного применения. Устройства обладают высокой выходной мощностью и широким диапазоном рабочих температур. Их 14-контактные корпуса butterfly совместимы по выводам со стандартными устройствами SONET OC-48.

Отправить запрос

Описание продукта

Лазерный диод бабочка DFB 1392 нм для измерения влажности H2O

1.Введение:

1392 нм DFB Butterfly Laser Diode для Moisture H2O Sensing Well (MQW) Распределенные обратные связи (DFB) лазеры были разработаны специально для удовлетворения требований сенсорного применения. Устройства обладают высокой выходной мощностью и широким диапазоном рабочих температур. Их 14-контактные корпуса butterfly совместимы по выводам со стандартными устройствами SONET OC-48.

2.Особенности:

Усовершенствованная технология множественных квантовых ям (MQW);
Проектирование лазера с распределенной обратной связью (DFB);
Высокая выходная мощность;
Стандартный 14-контактный корпус Butterfly;
Опция: оптоволоконный пигтейл SMF-28 или оптоволокно PM.

3.Приложения:

Разработка датчиков;
Обнаружение метана;
Внешняя модуляция.

4. Электрооптические характеристики (T=25℃):

Параметр	Символ	Состояние	Мин.	Тип.	Макс.	Единица
Центральная длина волны	λс	TL=15～35℃ по Цельсию	1391.5	1392	1392.5	нм
Оптическаявыходная мощность	По	-	10	-	-	мВт
Токперестановки	ЯТХ	-	-	10	35	мА
Эффективность наклона	η	Выходная мощность CW 5 мВт	0,05	0,08	0.2	мВт/мА
Рабочий ток	Яоп	Po=10 мВт(CW)	-	100	200	мА
Ширина спектральной линии	ДВ	ПШПМ	-	2	-	МГц
Лазер Прямоенапряжение	ВФ	Выходная мощность CW 5мВт	-	1.2	2.0	В
Монитор темнового тока	ИДЕНТИФИКАТОР	-	-	-	0.1	мкА
Полоса пропускания (@-3дБ)	ЧБ	-	-	2.5	-	ГГц
Коэффициент подавления побочных мод	СМР	CW	35	40	-	дБ
Оптическая изоляция	ИСО	-10<Tc<+70℃	30	-	-	дБ
Относительная интенсивность Nosie	РИН	CW, выходная мощность 5 мВт	-	-145	-	дБ
Диапазон частот	Ф	-	5	-	1002	МГц
Равномерность частотной характеристики	С21	ПЧ = 60мА, 5МГц-1002МГц	-0,75	-	0,75	дБ
Установленная температура ТЕС	Тс	-	15	-	35	℃
Входное сопротивление	ЗВ	-	22	25	28	Ω
Ток термистора	ЯТС	-	10	-	100	мкА
Сопротивление термистора	РТХ	Тл = 25℃	9.5	10	10.5	КОм
Ток ТЭП	ЯТЭК	Tл = 25℃,Tс=70℃	-	-	1.5	А
Напряжение ТЭП	VТЭК	Tл = 25℃,Tс=70℃	-	-	3.5	В
Мощность ТЕС	ΔТ	ТС=70℃	-	-	50	℃
Температура термистора	-	-	-	-	100	℃
Дрейф длины волны (EOL)	Δλ	Протестировано в течение 25 лет	-	-	±0,1	нм
Длина волны Температурный коэффициент	Δλ/ΔT	Температура ТЭО от 15℃ до 35℃	-	0,09	-	нм/℃
Длина волны Коэффициент тока	Δλ/ΔI	-	-	0,01	-	нм/мА

5. Определение выводов (единица измерения: мм):

тип1

тип2

6. Доставка,отправка и обслуживание

Вся продукция проходит проверку перед отправкой;

На всю продукцию распространяется гарантия сроком от 1 до 3 лет. (После окончания гарантийного срока взимается соответствующая плата за техническое обслуживание.)

Мы ценим ваш бизнес и предлагаем политику мгновенного возврата в течение 7 дней (7 дней после получения товара);

Если товары, которые вы покупаете в нашем магазине, не являются идеальным качеством, то есть они не соответствуют электронным спецификациям производителя, просто верните их нам для замены или возврата денег;

Если товар имеет дефекты, пожалуйста, сообщите нам об этом в течение 3 дней с момента доставки;

Для возврата денег или замены любые товары должны быть возвращены в их первоначальном состоянии;

Покупатель несет ответственность за все расходы по доставке.

7.Часто задаваемые вопросы

В:Какая длина волны вам нужна?

О:у нас есть большие длины волн от1270нм до1650нм.

В:Каковы требования к выходной мощности?

A:У нас есть варианты мощностью10мВт и20мВт,мы также можем изготовить их по индивидуальному заказу в соответствии с вашими требованиями.

В:Какой тип волокна вам нужен?

A: SM-волокно илиPM-волокно.
