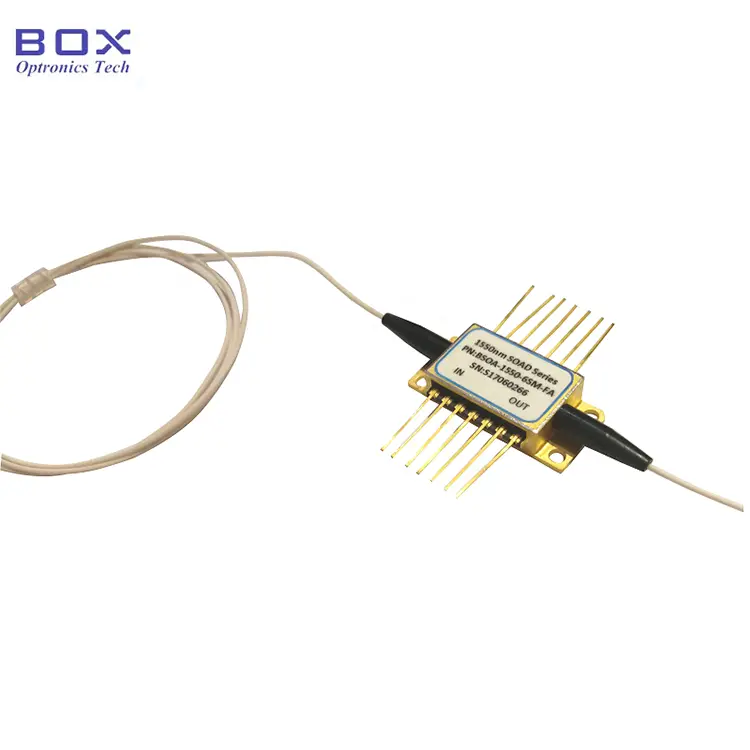

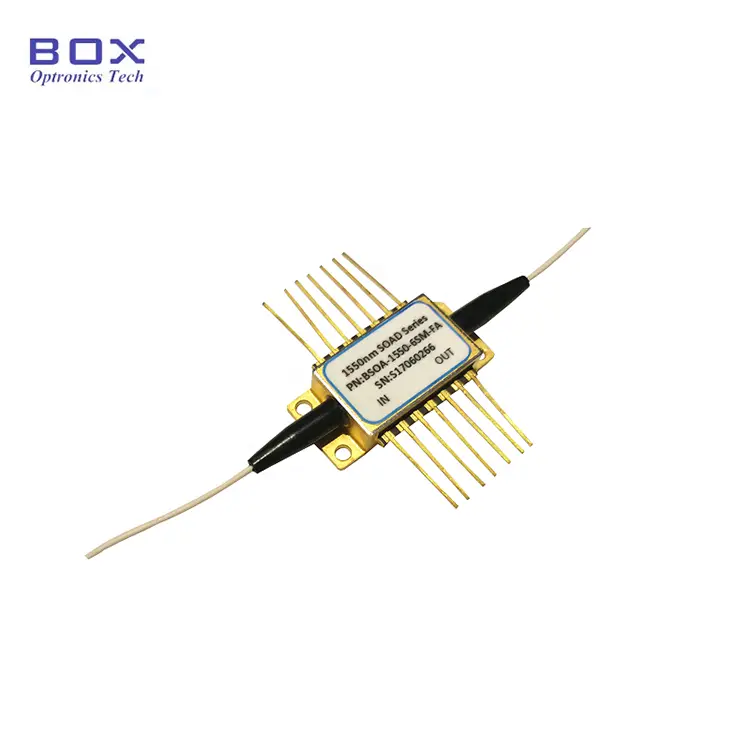

Полупроводниковый оптический усилитель SOA 1550 нм 25 дБ
Серия продуктов Box Optronics Полупроводниковый оптический усилитель SOA 1550 нм 25 дБ в основном используется для усиления оптических сигналов и позволяет значительно увеличить выходную оптическую мощность. Изделия отличаются высоким коэффициентом усиления, низким энергопотреблением и сохранением поляризации, а также другими характеристиками. Они полностью технологичны и могут быть изготовлены с использованием отечественных технологий.
Серия продуктов Полупроводниковый оптический усилительSOA 1550нм25дБ в основном используется для усиления оптического сигнала и позволяет значительно увеличить выходную оптическую мощность.Изделия отличаются высоким коэффициентом усиления,низким энергопотреблением и сохранением поляризации,а также другими характеристиками.Они полностью технологичны с использованием отечественных технологий.
2. Особенности продукта:
Блокировка или модуляция40Gи100G C-диапазона;
14-контактный корпус Бабочка;
Низкий коэффициент шума и низкая зависимость от поляризации;
ОптоволокноPM1550с разъемомFC/APC.
Надёжность:ТелкордияGR-468. RoHS
3. Применение продукта:
Компенсация потерь для оптоволоконного соединения и коммутатора
Волоконно-оптические сетиWDM;
ЛазерMOPA (усилитель мощности задающего генератора);
4. Электрооптические характеристики(T=25℃):
Параметр
Символ
Состояние
Мин.
Тип.
Макс.
Единица
Рабочая длина волны
lPEAK
25℃,PIN=0дБм
-
1550
-
нм
Центральная длина волны ASE
lASE
25°C, ПЧ = 1000 мА
-
1490
-
нм
Полоса усиления -3 дБ
Δl
-
100
-
нм
Оптическая мощность насыщения
PMAX
PIN = -10 дБм, ПЧ = 1000 мА
-
23
-
дБм
Усиление малого сигнала
SSG
30
35
-
дБ
Рабочий ток
IF
ПЧ = 1000 мА,
-
1000
1200
мА
Прямое напряжение
VF
PIN = 5 дБм при 1550 нм
-
2.4
2.6
В
Коэффициент шума
NF
ПЧ = 1000 мА,
-
6
8
дБ
Коэффициент затухания в выключенном состоянии
ER
PIN = -25 дБм при 1550 нм
-
35
-
дБ
Ток ТЭО
lTEC
-
-
-
1.8
А
Напряжение ТЭО
VTEC
-
-
400
3.4
В
Сопротивление термистора
Rtherm
25°C, ПЧ = 1000 мА, при 1550 нм
9.5
10
10.5
кОм
Ток термистора
ltherm
-
-2
-
5
мА
Полная мощность
P
-
-
-
4
Вт
Рабочая температура корпуса
TOP
I=IF
-10
-
70
℃
Температура хранения
TS
-
-40
-
85
℃

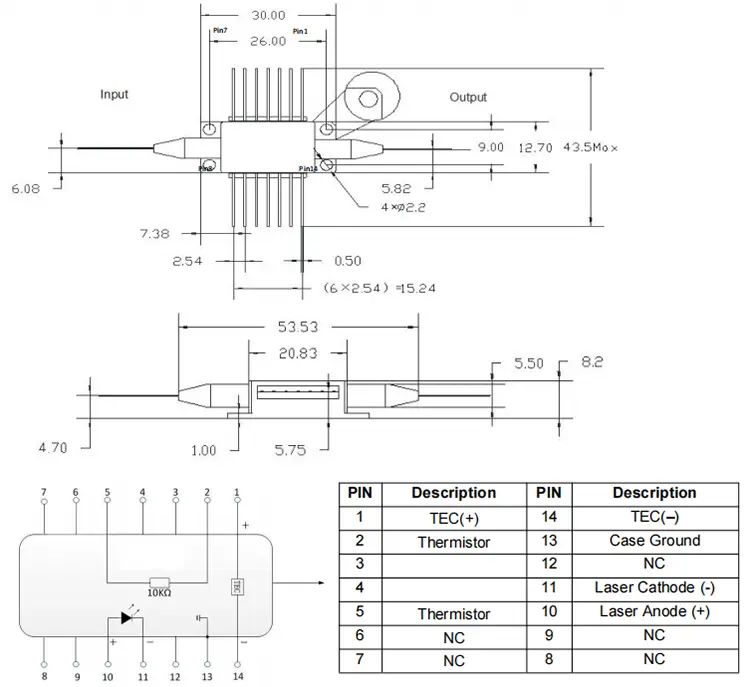

5. Чертеж упаковки и определение выводов (единица измерения: мм):

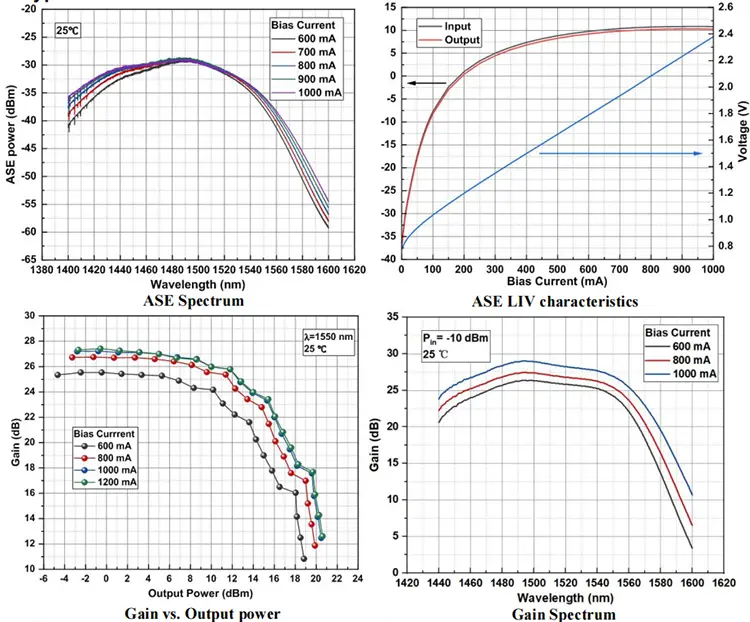

6. Типичная характеристическая кривая:
7. Доставка,отгрузка и обслуживание
Все товары проверены перед отправкой.
На все товары предоставляется гарантия 1 год (после истечения гарантийного срока взимается плата за обслуживание).
Мы ценим ваше сотрудничество и предлагаем возможность мгновенного возврата в течение 7 дней (7 дней после получения товара).
Если товар, приобретенный в нашем магазине, не соответствует требованиям качества, то есть не соответствует требованиям производителя, просто верните его нам для замены или возврата средств.
Если товар оказался бракованным, пожалуйста, сообщите нам об этом в течение 3 дней с момента доставки.
Для возврата средств или замены товар должен быть возвращен в исходном состоянии.
Покупатель несет ответственность за все расходы на доставку.
8. Часто задаваемые вопросы
В: Какая длина волны вам нужна?
О: У нас есть лазерные диоды SOA с длиной волны 1550 нм, 1310 нм, 1270 нм и 1060 нм.
В: Каковы требования к выходной мощности?
О: Компания Box Optronics может изготовить лазер по вашим требованиям.
