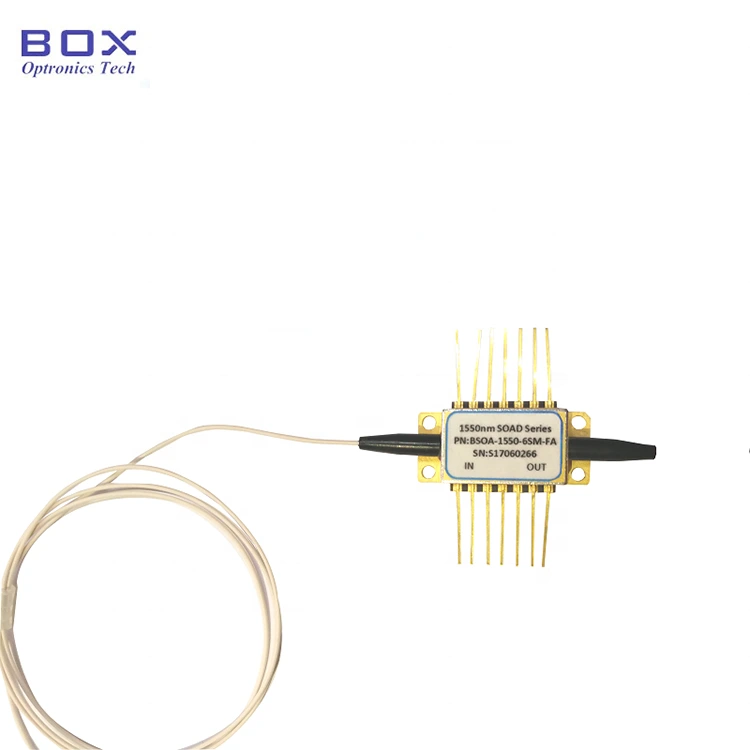

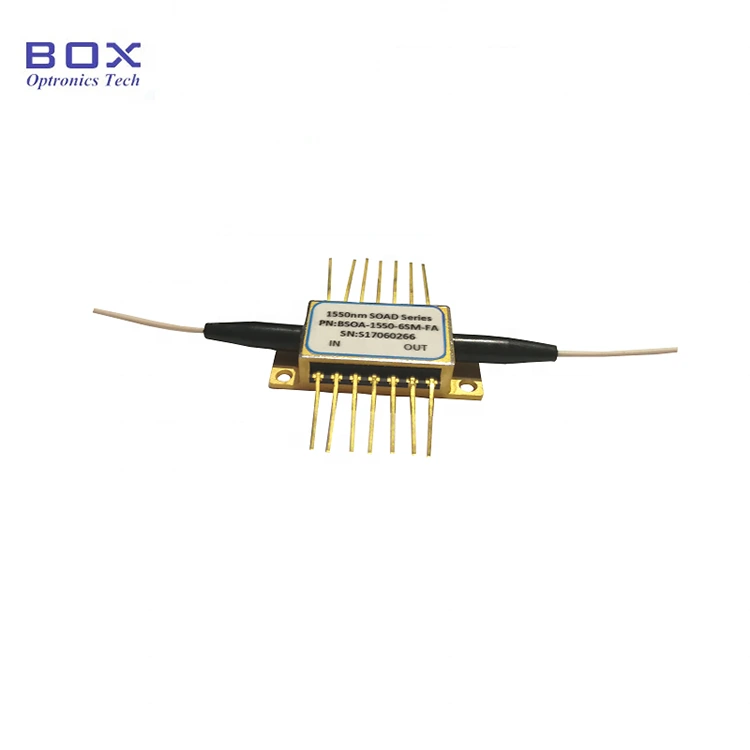

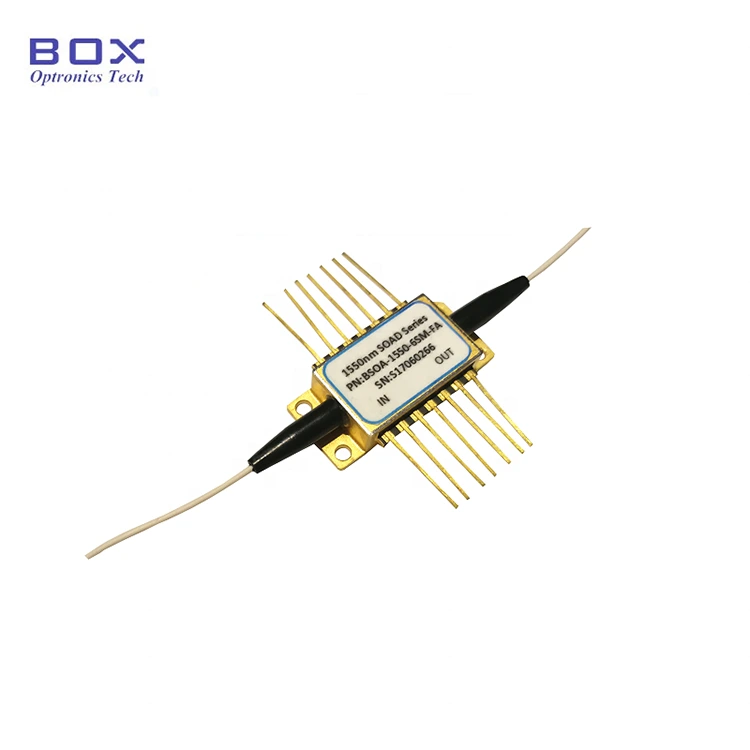

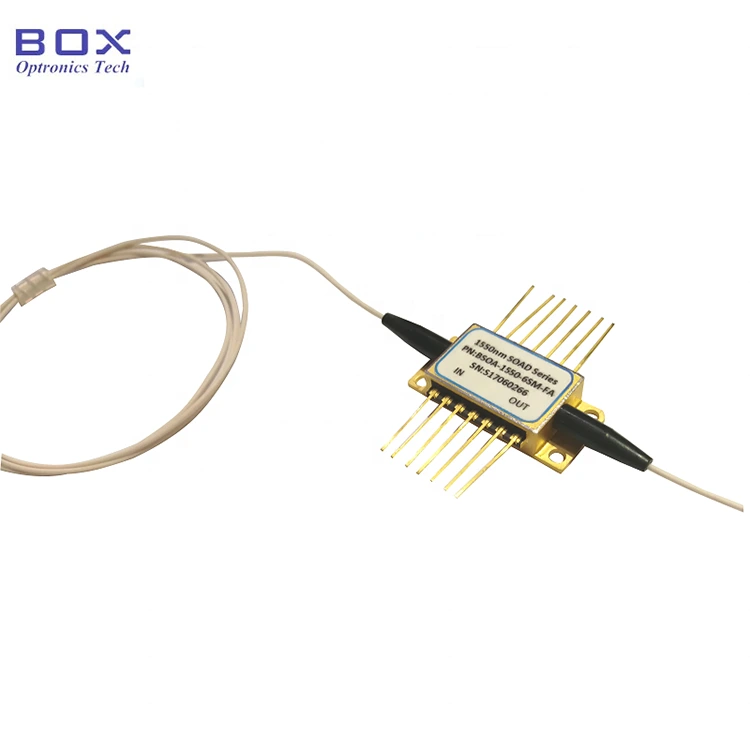

1310 нм 10 дБм SOA полупроводниковый оптический усилитель SM Butterfly
1310 нм 10 дБм SOA полупроводниковый оптический усилитель SM Butterfly разработан с использованием высококачественного углового чипа SOA и TEC, который может обеспечить стабильный усиленный выход для большого динамического входного сигнала. Устройства доступны в стандартном 14-контактном корпусе butterfly в диапазонах 1310 нм и 1550 нм. Устройства SOA имеют высокий оптический коэффициент усиления, высокую выходную мощность насыщения, низкие потери, зависящие от поляризации, низкий коэффициент шума и широкий диапазон длин волн. У нас есть варианты оптических изоляторов для входной и/или выходной стороны, а также выходные волокна SM волокон, PM волокон и других специальных волокон в соответствии со спецификациями заказчика. Продукция сертифицирована Telcordia GR-468 и соответствует требованиям RoHS.
1310 нм 10 дБм SOA полупроводниковый оптический усилитель SM Butterfly
1. Введение в 1310 нм 10 дБм SOA полупроводниковый оптический усилитель SM Butterfly
1310 нм 10 дБм SOA полупроводниковый оптический усилитель SM Butterfly разработан с использованием высококачественного углового чипа SOA и TEC, который может обеспечить стабильный усиленный выход для большого динамического входного сигнала. Устройства доступны в стандартном 14-контактном корпусе butterfly в диапазонах 1310 нм и 1550 нм. Устройства SOA имеют высокий оптический коэффициент усиления, высокую выходную мощность насыщения, низкие потери, зависящие от поляризации, низкий коэффициент шума и широкий диапазон длин волн. У нас есть варианты оптических изоляторов для входной и/или выходной стороны, а также выходные волокна SM волокон, PM волокон и других специальных волокон в соответствии со спецификациями заказчика. Продукция сертифицирована Telcordia GR-468 и соответствует требованиям RoHS.
2.Характеристики 1310 нм 10 дБм SOA полупроводникового оптического усилителя SM Butterfly
Высокая выходная мощность насыщения;
Низкая чувствительность к поляризации;
Встроенный TEC и оптический изолятор;
Низкая пульсация усиления и NF.
Надежность: Telcordia GR-468. RoHS
3.Применение 1310 нм 10 дБм SOA полупроводникового оптического усилителя SM Butterfly
Оптоволоконные сети WDM;
100G оптоволоконный центр обработки данных.
4.Абсолютные максимальные показатели 1310 нм 10 дБм SOA полупроводникового оптического усилителя SM Butterfly
|
параметр |
символ |
условие |
минуты |
Напечатать. |
Макс. |
Единица работы |
|
температура хранения |
ТС |
- |
-40 |
- |
85 |
℃ |
|
температура рабочего корпуса |
верхняя часть |
- |
-20 |
- |
70 |
℃ |
|
прямой ток |
Если |
- |
- |
- |
600 |
Ма. |
|
обратное напряжение соа |
ВР |
- |
- |
- |
2.5 |
V. |
|
Технический ток |
ИТЕК |
- |
- |
1.0 |
1.5 |
а) |
|
Тек напряжение |
ВТЕК |
- |
- |
2.8 |
3.5 |
V. |
5.Оптико-электрические характеристики полупроводникового оптического усилителя соа1310нм10дбмsm butterfly
|
параметр |
символ |
условие |
мин. |
Напечатать. |
Макс. |
Единица работы |
|
центральная длина волны |
Среди них есть два вида. |
TL=15~35℃CW |
1280 |
1310 |
1340 |
Нм |
|
рабочий ток |
Iop. |
CW |
- |
350 |
600 |
Ма. |
|
Оптическая полоса пропускания3дБ |
Δλ3dB |
- |
50 |
- |
- |
V. |
|
Выходная мощность насыщения3db |
ПСАТ |
- |
8 |
10 |
- |
V. |
|
малое усиление сигнала@λc (по диапазонуc@Pin = -25дбм) |
GMAX |
- |
13 |
16 |
- |
Нм |
|
усиление трубопровода относительно λ |
Среди них, |
- |
- |
0.5 |
1.0 |
ДБ |
|
фигура шума |
NF |
- |
- |
10 |
- |
ДБ |
|
зависимое от поляризации усиление |
ПДГ |
- |
- |
2.0 |
3.0 |
ДБ |
|
оптическая изоляция |
ИСО |
- |
30 |
- |
- |
ДБ |
|
Тек установила температуру |
ТС |
- |
15 |
- |
35 |
℃ |
|
термисторный ток |
ИТК |
- |
10 |
- |
100 |
Мкр |
|
сопротивление термистора |
РТ |
TL=25℃ |
9.5 |
10 |
10.5 |
КОМ |
|
температура термистора |
- |
- |
- |
- |
100 |
℃ |
6.Спецификация оптического волокна1310нм10дбм соа полупроводникового оптического
|
параметры |
описание |
|
тип волокна |
СМФ-28Е |
|
тип коричневого хвоста |
Трубка900um |
|
длина хвоста |
1,0±0,1м |
|
тип разъема |
ФА/АПК |

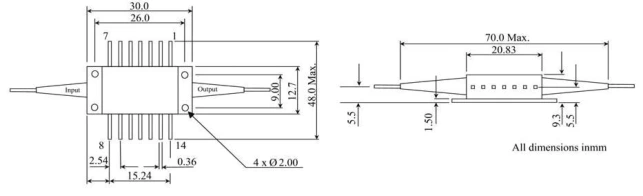

7.Определение чертежа упаковки и вывоза(единица:мм) 1310нм10дбм соа полупроводниковый оптический
тип1
|
штифт |
описание |
штифт |
описание |
|
1 |
Технический(+) |
14 |
Тек(-) |
|
2 |
термидтор |
13 |
земля корпуса |
|
3 |
NC |
12 |
NC |
|
4 |
NC |
11 |
чип(-) |
|
5 |
термистор,термистор |
10 |
чип(+) |
|
6 |
NC |
9 |
NC |
|
7 |
NC |
8 |
NC |
7.доставка,доставка и обслуживание
Все продукты были проверены перед отправкой;
Все продукты имеют гарантию1год. (После периода гарантии качества начинается взимание соответствующих платы за обслуживание.)
мы ценим ваш бизнес и предлагаем мгновенную7-дневную политику возврата. (через7дней после получения товаров);
если товары,которые вы покупаете в нашем магазине,не имеют совершенного качества,то есть они не работают электронно по спецификациям производителя,просто верните их нам для замены или возврата денег;
Если товар дефектный,уведомьте нас в течение3дней с момента доставки;
любые предметы должны быть возвращены в первоначальном состоянии,чтобы иметь право на возврат или замену;
Покупатель несет ответственность за все понесенные расходы на доставку.
8.Часто часто задаваемые вопросы
Q:каковы приложения и точность длины волны?
A:коробчатая оптика может предоставить длину волныcwdmиdwdmдля выбора.
Q:какой оптический разъем вам нужен?
A:коробка оптики может настроить оптический разъем в соответствии с требованиями бесплатно.
