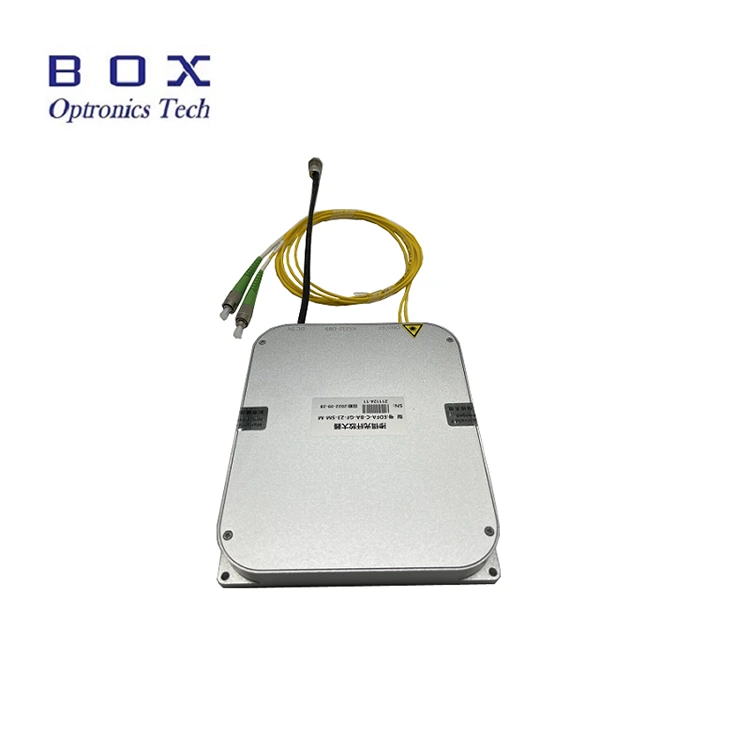

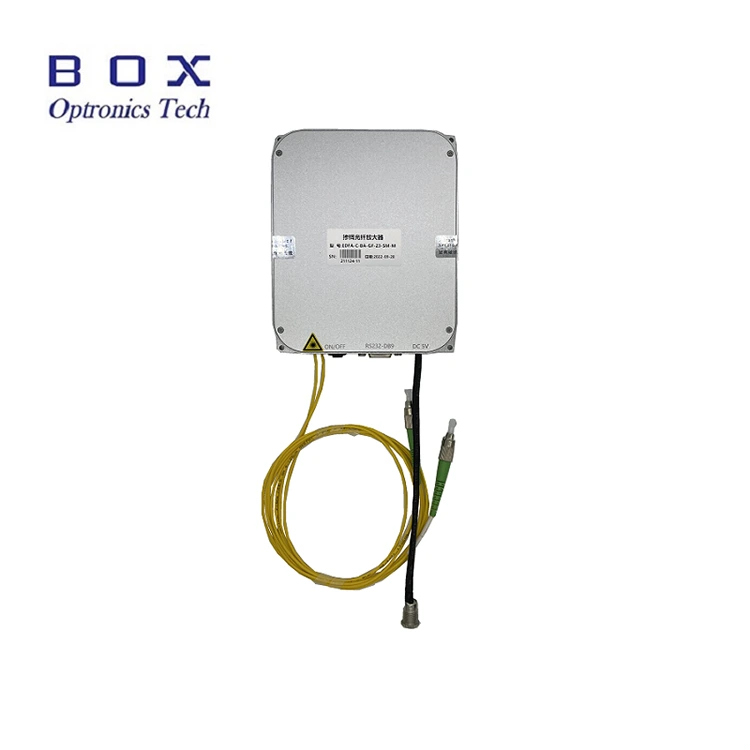

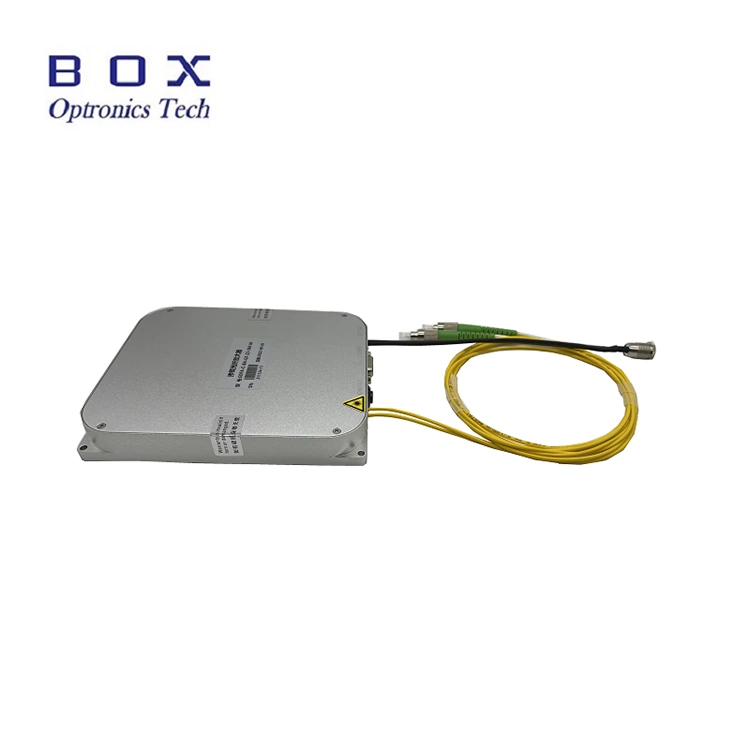

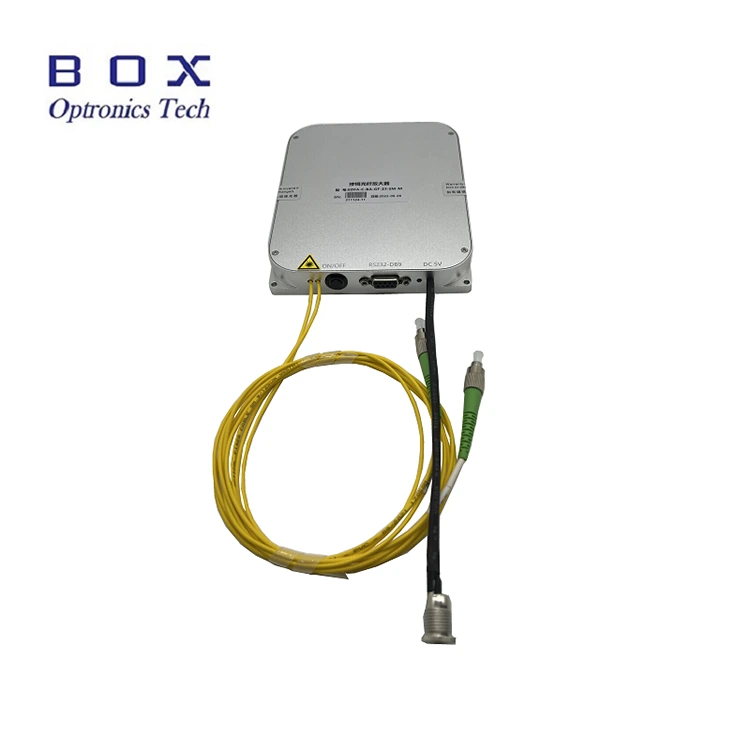

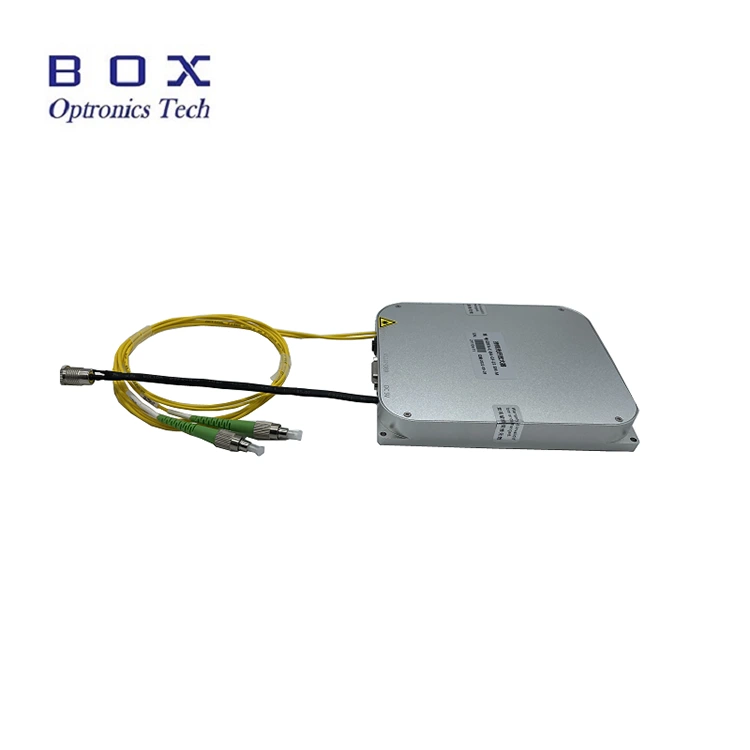

Предварительный усилитель слабого сигнала на волокне с эрбием C-диапазона EDFA

Предварительный усилитель слабого сигнала на волокне с эрбием C-диапазона EDFA

1. Введение в предварительный усилитель слабого сигнала на волокне с эрбием C-диапазона EDFA

Предварительный усилитель слабого сигнала на волокне с эрбием C-диапазона EDFA специально используется для усиления слабого оптического сигнала в диапазоне от -45 дБм до -25 дБм. Типичное усиление слабого сигнала достигает 35 ~ 45 дБ, а коэффициент шума низкий. Обычно он используется для повышения чувствительности перед оптическим приемником.

2. Особенности предварительных усилителей слабого сигнала на волокне с эрбием C-диапазона EDFA

Широкий диапазон длин волн;
Высокий коэффициент усиления;
Низкий уровень шума.

3.Применение предварительного усилителя слабого сигнала на основе эрбия в диапазоне C EDFA

Оптоволоконная связь;
Оптоволоконный датчик;
Волоконно-волоконный лазер.

4.Оптоэлектрические характеристики предварительного усилителя слабого сигнала на основе эрбия в диапазоне C EDFA

параметры	Единица работы	значения		заметки
Номер детали	-	Эдфа-па-35	Эдфа-па-45
рабочая длина волны	Нм	1530~1565		диапазон с
входная мощность	ДБМ	-35~-25	-45~-25
коэффициент усиления малого сигнала	ДБ	35 @-35дбм вход	45 @-45дбм вход	25 @-25дбм вход
цифра шума	ДБ	4.5		@ -35дбм вход
прибавить плоскость	ДБ	3
зависимое от поляризации усиление	ДБ	<0.3
дисперсия поляризационной моды	ПС	0.5
изоляция вход/выхода	ДБ	>35
тип волокна	-	СМФ-28Е
разъем	-	ФК/АПК
режим работы	-	автоматическое управление током(ACC)
размеры	Мм	260 (W)×280 (D)×120 (H)		стол на столе
		125(W)×150(D)×20(H)		модуль
источник питания	V.	AC 110 ~ 240В, < 30Вт@ 25℃		стол на столе
		5вдc, < 15Вт		модуль
режим управления	-	Rs232последовательная связь		модуль
интерфейс связи	-	Db9женский		модуль
рабочая температура	℃	-5~ +35
диапазон рабочей влажности	%	0~70

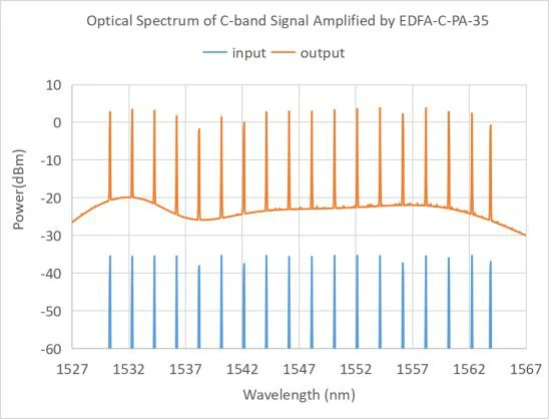

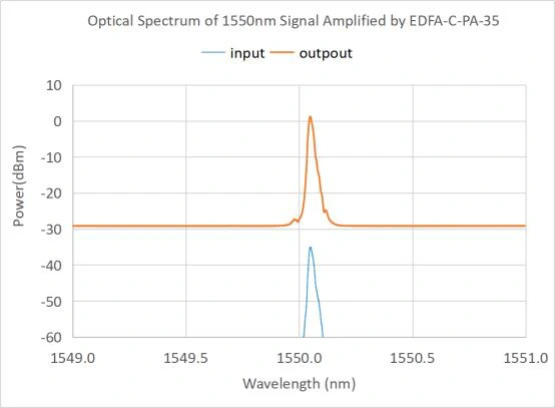

5. типичная характеристическая кривая:





6.доставка,доставка и обслуживание

Все продукты были проверены перед отправкой;

Все продукты имеют гарантию1год. (После периода гарантии качества начинается взимание соответствующих платы за обслуживание.)

мы ценим ваш бизнес и предлагаем мгновенную7-дневную политику возврата. (7дней после получения товаров);

если товары,которые вы покупаете в нашем магазине,не имеют совершенного качества,то есть они не работают электронно по спецификациям производителя,просто верните их нам для замены или возврата денег;

Если товар дефектный,уведомьте нас в течение3дней с момента доставки;

любые предметы должны быть возвращены в первоначальном состоянии,чтобы иметь право на возврат или замену;

Покупатель несет ответственность за все понесенные расходы на доставку.





7.Часто часто задаваемые вопросы

Q:каковы приложения и точность длины волны?

A:коробчатая оптика может предоставить длину волныcwdmиdwdmдля выбора.



Q:какой оптический разъем вам нужен?

A:коробка оптики может настроить оптический разъем в соответствии с требованиями бесплатно.
