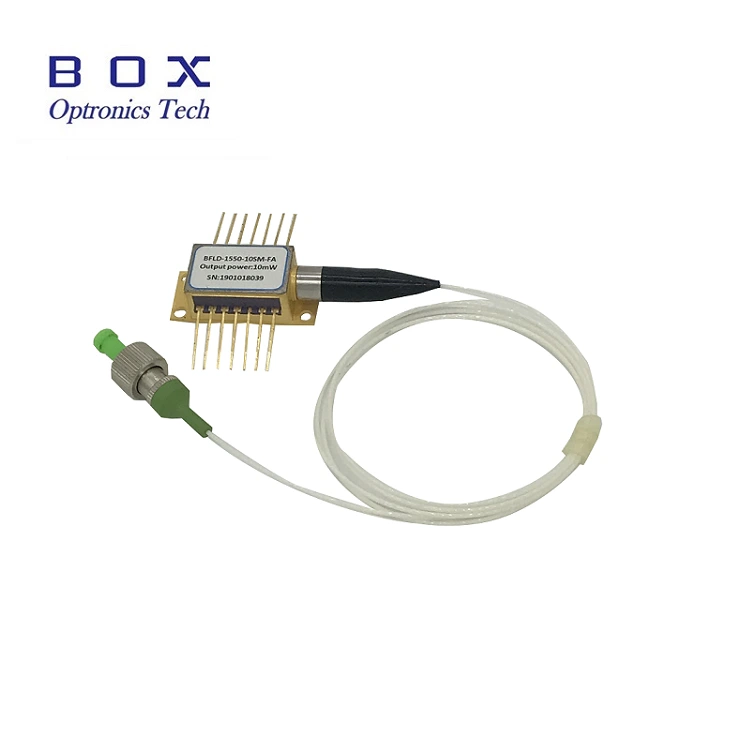

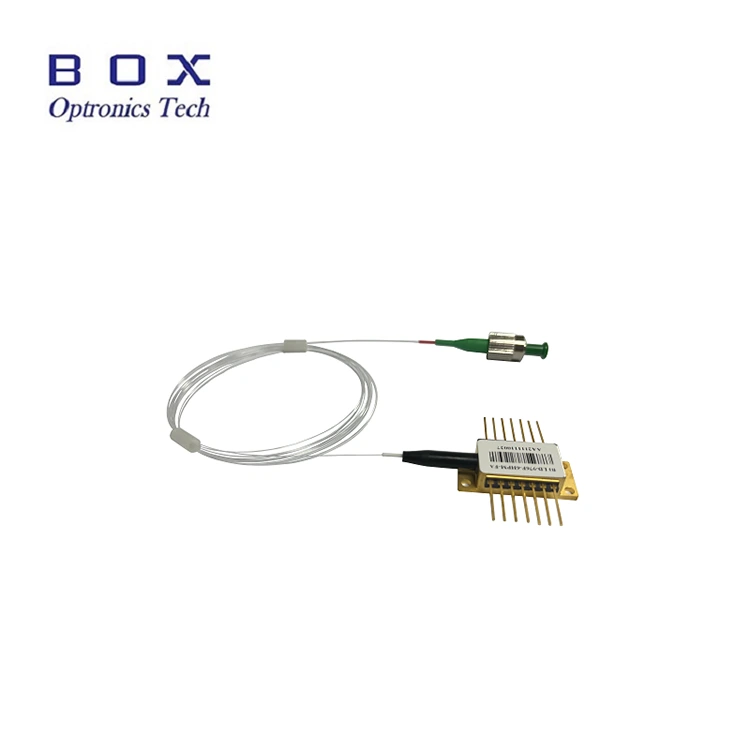

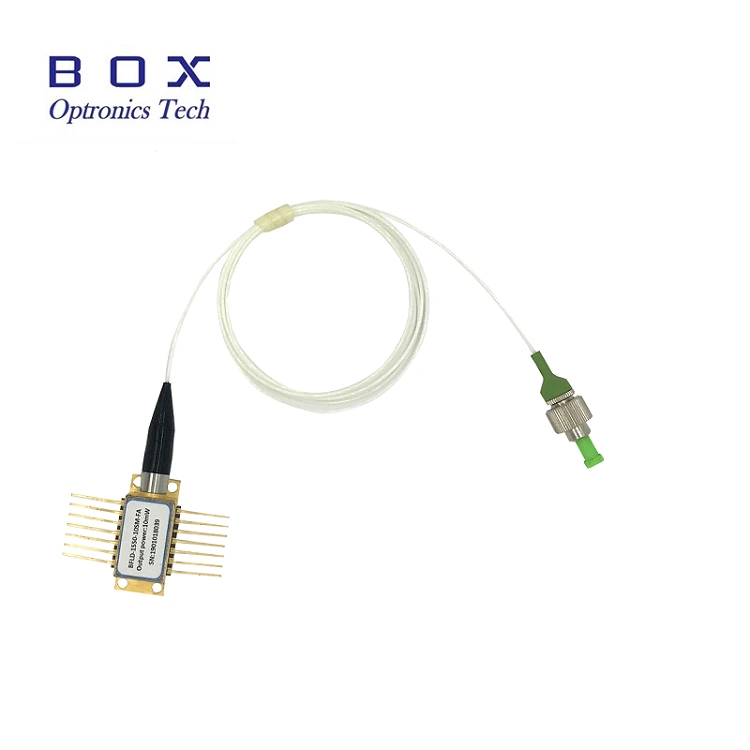

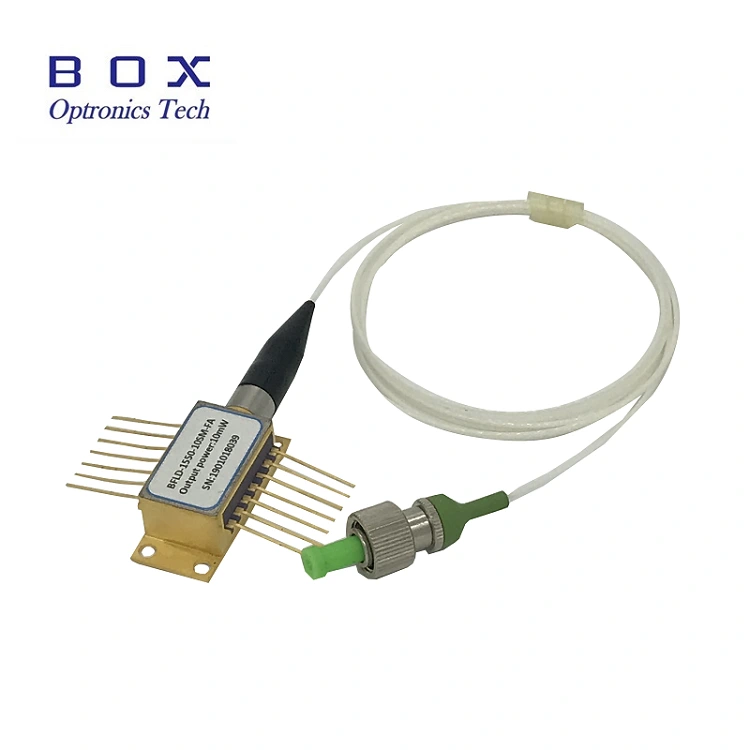

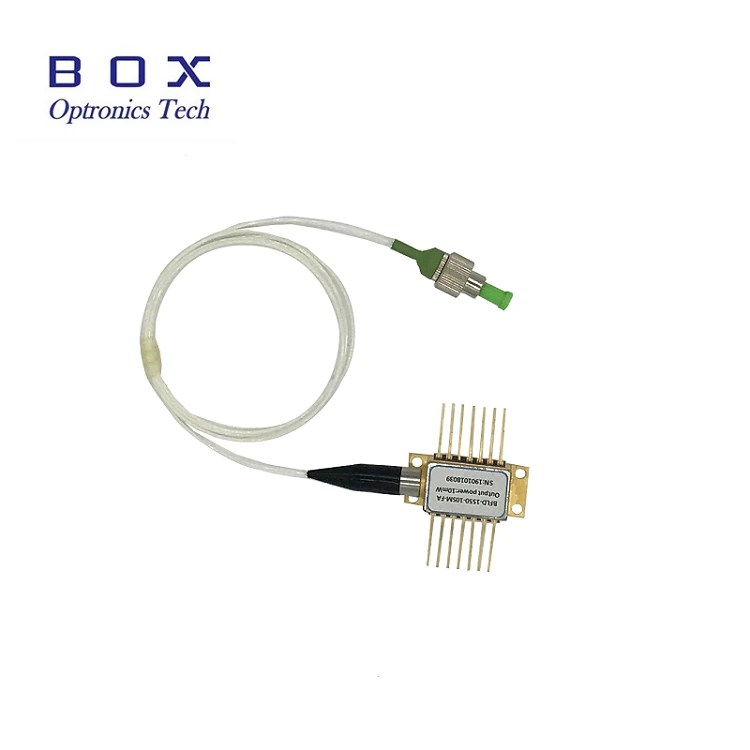

976 нм лазерный диод накачки 14pin butterfly LD с SMPM волокном

976 нм лазерный диод накачки 14pin butterfly LD с SMPM волокном

1.Введениев976 нм лазерный диод накачки 14pin butterfly LD с SM/PM волокном

976нм накачивающий лазерный диод использует планарную конструкцию с чипом на подносителе.Высокомощный чип герметично запечатан в14-контактный корпус бабочки без эпоксидной смолы и флюса и оснащен термистором,термоэлектрическим охладителем и контрольным диодом.

976нм лазерный диод накачки использует стабилизациюFBGдля«захвата»длины волны излучения.Он обеспечивает узкополосный спектр без шума даже при изменениях температуры,тока возбуждения и оптической обратной связи.Выбор длины волны доступен для приложений,которым требуется наивысшая производительность в управлении спектром с наивысшей доступной мощностью.Этот976нм лазерный диод накачки соответствует описанному в требованииTelcordia GR-468-CORE.

2.Особенности 976 нм лазерного диода накачки 14pin butterfly LD с SM/PM волокном

Рабочая мощность без перегибов до700мВт;

14-контактный корпус типа«бабочка»без эпоксидной смолы и флюса с волокномSM/PM;

Стабилизация волоконной брэгговской решетки;

Возможен выбор длины волны;

Интегрированный термоэлектрический охладитель,термистор и контрольный диод.

3.Применение976нм лазерного диода накачки14pin butterfly LDсSM/PMволокном

Усилители на основе легированного эрбием волокна с плотным спектральным уплотнением(DWDM) (EDFA);

АрхитектурыEDFAс уменьшенным количеством насосов;

Магистрали кабельного телевидения большой протяженности(CATV)и распределение с очень большим количеством узлов.

4.Оптико-электрические характеристики976нм лазерного диода накачки 14-контактный бабочка LD с SM/PM волокном

Примечания:

[1] Изгиб тока определяется как ток, при котором отклонение света от тока Отклонение (dL/dI) от линейной аппроксимации превышает +/-50%,Pkink>=1,2*Номинальная мощность,Ikink>=If(BOL)*1,2

[2] Ошибка отслеживания определяется при заданной температуре корпуса, это изменение мощности волокна при постоянном токе монитора относительно значения, измеренного при температуре корпуса 25℃.

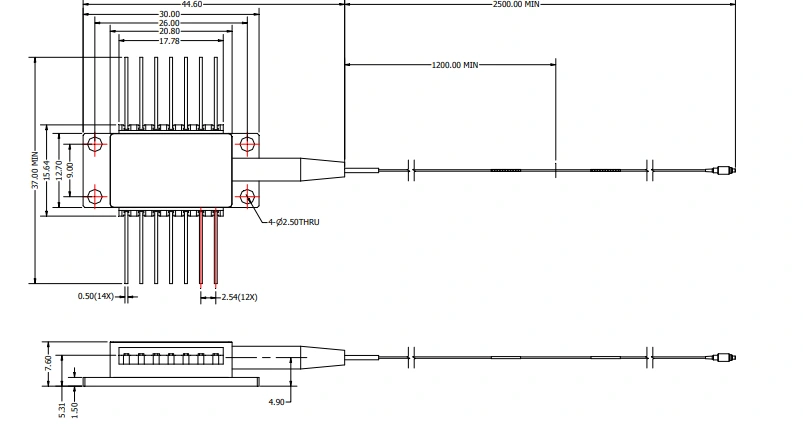

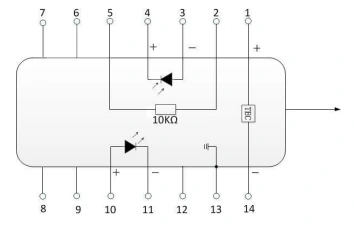

5. Чертеж упаковки и определение выводов(единица измерения:мм)

6.Доставка,отправка и обслуживание

Вся продукция проходит проверку перед отправкой;

На всю продукцию распространяется гарантия 1 год. (После окончания гарантийного срока взимается соответствующая плата за техническое обслуживание.)

Мы ценим ваш бизнес и предлагаем политику мгновенного возврата в течение 7 дней (7 дней после получения товара);

Если товары, которые вы покупаете в нашем магазине, не являются идеальным качеством, то есть они не соответствуют электронным спецификациям производителя, просто верните их нам для замены или возврата денег;

Если товар имеет дефекты, пожалуйста, сообщите нам об этом в течение 3 дней с момента доставки;

Для возврата денег или замены любые товары должны быть возвращены в их первоначальном состоянии;

Покупатель несет ответственность за все расходы по доставке.

7.Часто задаваемые вопросы

В:Каковы области применения и точность длины волны?

A: Box Optronicsможет предоставить длину волныCWDMиDWDMна выбор.

В:Какой оптический разъем вам нужен?

A: Box Optronicsможет бесплатно изготовить оптический разъем в соответствии с требованиями.
