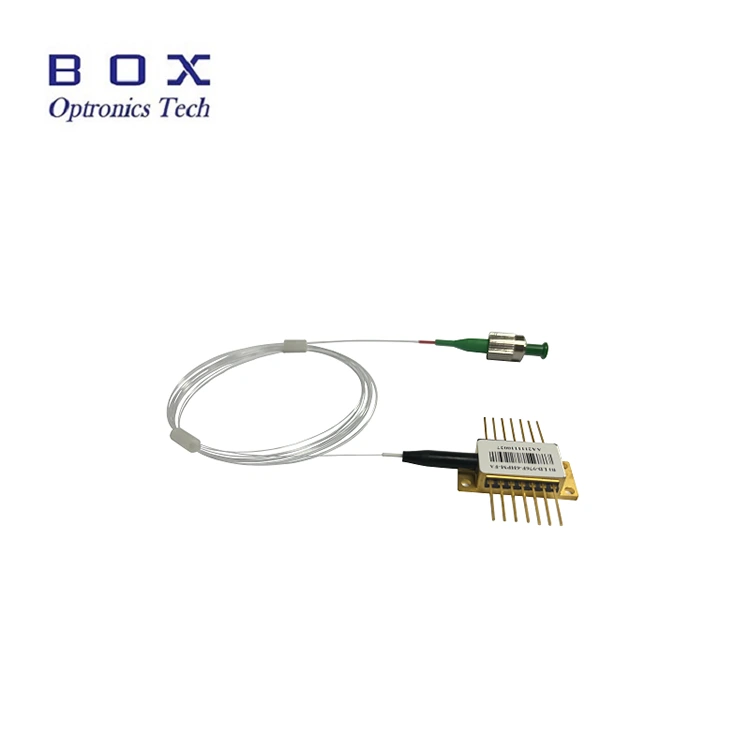

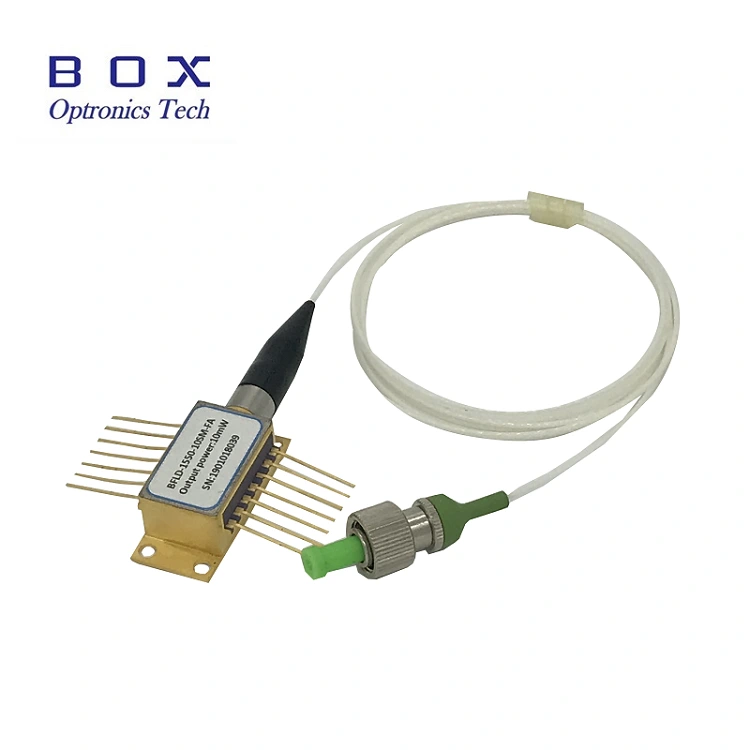

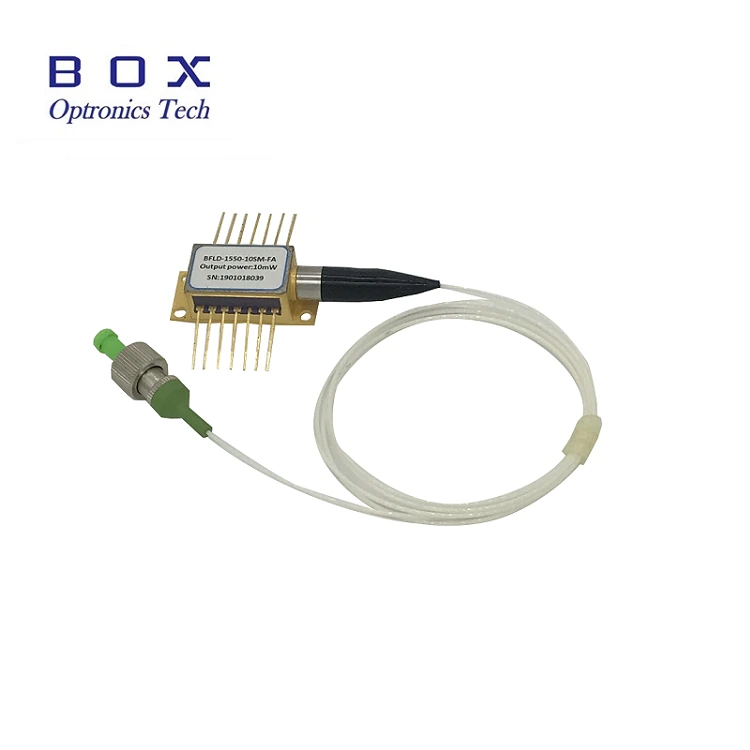

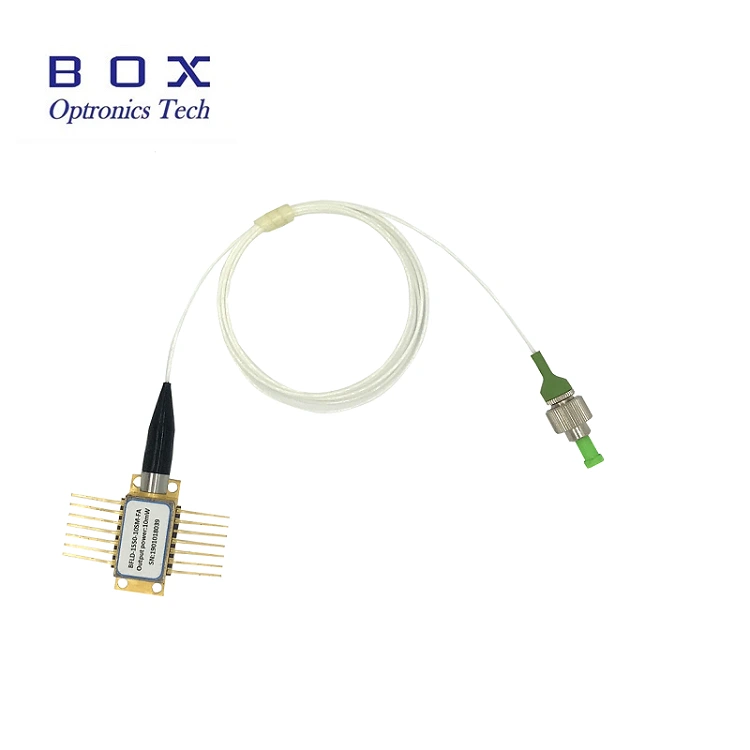

974 нм лазерный диод накачки FBG стабилизированный 14-контактный бабочка LD с TEC
974 нм лазерный диод накачки FBG стабилизированный 14-контактный бабочка LD с TEC для «блокировки» длины волны излучения. Он обеспечивает узкополосный спектр без шумов даже при изменениях температуры, тока возбуждения и оптической обратной связи. Выбор длины волны доступен для приложений, которым требуется наивысшая производительность в управлении спектром с наивысшими доступными мощностями. Этот 974 нм лазерный диод накачки соответствует описанному в требовании Telcordia GR-468-CORE.
974 нм лазерный диод накачки FBG стабилизированный 14-контактный бабочка LD с TEC
1. Введение 974 нм лазерный диод накачки FBG стабилизированный 14-контактный бабочка LD с TEC
974 нм лазерный диод накачки использует стабилизацию FBG для «блокировки» длины волны излучения. Он обеспечивает узкополосный спектр без шумов даже при изменениях температуры, тока возбуждения и оптической обратной связи. Выбор длины волны доступен для приложений, которым требуется наивысшая производительность в управлении спектром с наивысшими доступными мощностями. Этот 974 нм лазерный диод накачки соответствует описанному в требовании Telcordia GR-468-CORE.
2. Особенности 974 нм накачки лазерного диода FBG стабилизированного 14-контактного бабочка LD с TEC
эпоксидный и без флюсовый 14-контактный корпус бабочка с волокном SM/PM;
Стабилизация волоконной брэгговской решетки;
Доступен выбор длины волны;
Интегрированный термоэлектрический охладитель, термистор и контрольный диод.
3. Применение 974 нм накачки лазерного диода FBG стабилизированного 14-контактного бабочка LD с TEC
Архитектуры EDFA с уменьшенным количеством накачек;
Магистрали кабельного телевидения большой дальности (CATV) и распределение с очень большим количеством узлов.
4.Оптико-электрические характеристики 974 нм лазерного диода накачки FBG стабилизированного 14-контактного бабочка LD с TEC
|
параметр |
символ |
мин. |
Напечатать. |
Макс. |
Единица работы |
заметки |
|
Ldпороговый ток |
Их |
|
60 |
100 |
Ма. |
CW |
|
выходная мощность |
ПФ |
|
|
700 |
МВт |
IF (BOL) < 1000мА |
|
Ldпрямой ток |
Если |
|
1100 |
1200 |
Ма. |
PF =номинальная мощность |
|
свободная мощность изгиба |
Принк Кинк |
450 |
|
|
МВт |
> = 1,2 *номинальный повелитель |
|
свободная мощность изгиба |
Икинг Кинк |
> = 1,2 * If (BOL) |
Нм |
[1] |
||
|
Ldпрямое напряжение |
VF |
|
|
2.5 |
V. |
PF =номинальная мощность |
|
центральная длина волны |
Платформа с |
973 |
974 |
975 |
Нм |
пик, PF =номинальный уровень |
|
поворот пикового волнового момента |
λp/Tamb |
|
|
0.02 |
нм/℃ |
T:температураfbg. |
|
ширина спектра |
Среди них |
|
|
1 |
Нм |
RMS @ -13 db |
|
стабильность спектра |
|
-0.5 |
|
0.5 |
Нм |
PF =номинальная мощность, t = 60s |
|
реагируемость монитора |
ИМ/ПФ |
|
8 |
20 |
uA/мВт |
VPD=5V, PF=номинальная мощность |
|
мониторинг устойчивости реакции |
|
|
|
20% |
|
@вся рабочая температура |
|
мониторинг темного тока |
идентификатор |
|
|
50 |
На |
VPD = 5V |
|
Технический ток |
ИТЕК |
|
|
2 |
а) |
TCASE = 75℃ |
|
Тек напряжение |
ВТЕК |
|
|
3.5 |
V. |
TCASE = 75℃ |
|
TEC Modulэнергопотребление |
Принятие |
|
|
5 |
W. |
TCASE = 75℃ |
|
устойчивость мощности> 20мВт 10-20МВт 3,5-10МВт |
|
|
|
0.2 0.5 1 |
ДБ |
от пика к пику, t = 60с, Отбор проб постоянного тока до50кгц, TC = 25℃ |
|
ошибка отслеживания |
Те |
-0.5 |
|
0.5 |
ДБ |
TC = -5 ~ 75℃,см. [2] |
|
сопротивление термистора |
РТ |
9.5 |
10 |
10.5 |
Ком Ком |
Tstg = 25℃ |
|
константа термистораb |
БТ. |
|
3900 |
|
К. |
Tstg = 25℃ |
Примечания:
[1]ток изгиба определяется как ток,отклонение света от линейного подгонения к току(dL/dI)превышает/-50%, Pkink > = 1,2 *номинальная мощность, Ikink > = If (BOL) * 1,2
[2]Ошибка отслеживания определяется при заданной температуре случая,это изменение мощности волокна при постоянном токе монитора относительно значения,измеренного при условии25℃.

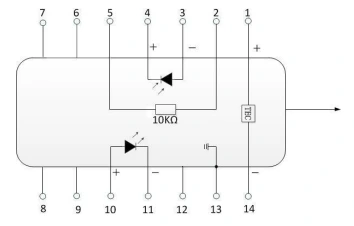

5. Определение чертежа упаковки и вывоза(единица:мм)
|
штифт |
описание |
штифт |
описание |
|
1 |
Технический(+) |
14 |
Тек(-) |
|
2 |
термистор,термистор |
13 |
земля корпуса |
|
3 |
Pdанод |
12 |
NC |
|
4 |
катодpd |
11 |
Катодld |
|
5 |
термистор,термистор |
10 |
анодld |
|
6 |
NC |
9 |
NC |
|
7 |
NC |
8 |
NC |
6.доставка,доставка и обслуживание
Все продукты были проверены перед отправкой;
Все продукты имеют гарантию1год. (После периода гарантии качества начинается взимание соответствующих платы за обслуживание.)
мы ценим ваш бизнес и предлагаем мгновенную7-дневную политику возврата. (через7дней после получения товаров);
если товары,которые вы покупаете в нашем магазине,не имеют совершенного качества,то есть они не работают электронно по спецификациям производителя,просто верните их нам для замены или возврата денег;
Если товар дефектный,уведомьте нас в течение3дней с момента доставки;
любые предметы должны быть возвращены в первоначальном состоянии,чтобы иметь право на возврат или замену;
Покупатель несет ответственность за все понесенные расходы на доставку.
7.Часто часто задаваемые вопросы
Q:каковы приложения и точность длины волны?
A:коробчатая оптика может предоставить длину волны974нм и976нм для выбора.
Q:какой оптический разъем вам нужен?
A:коробка оптики может настроить оптический разъем в соответствии с требованиями бесплатно.
