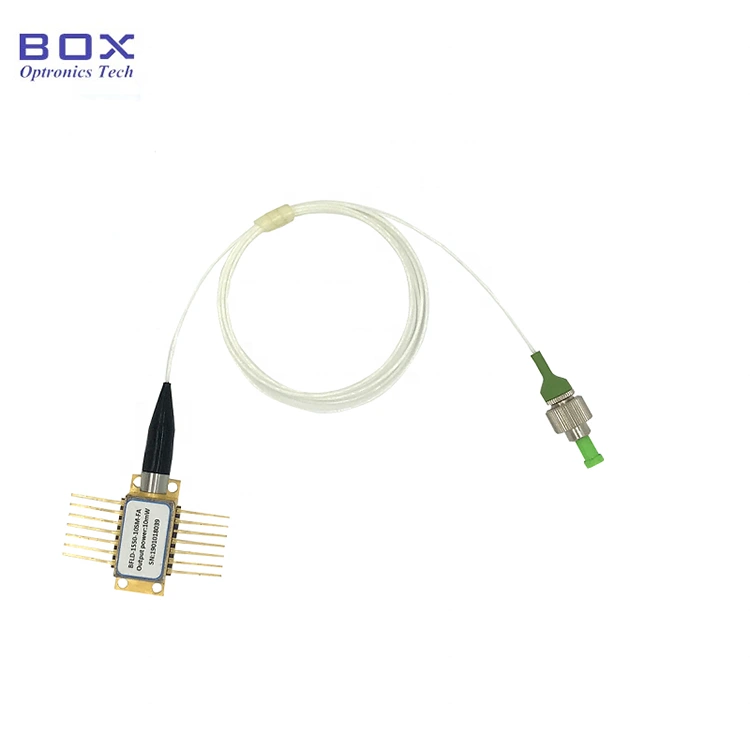

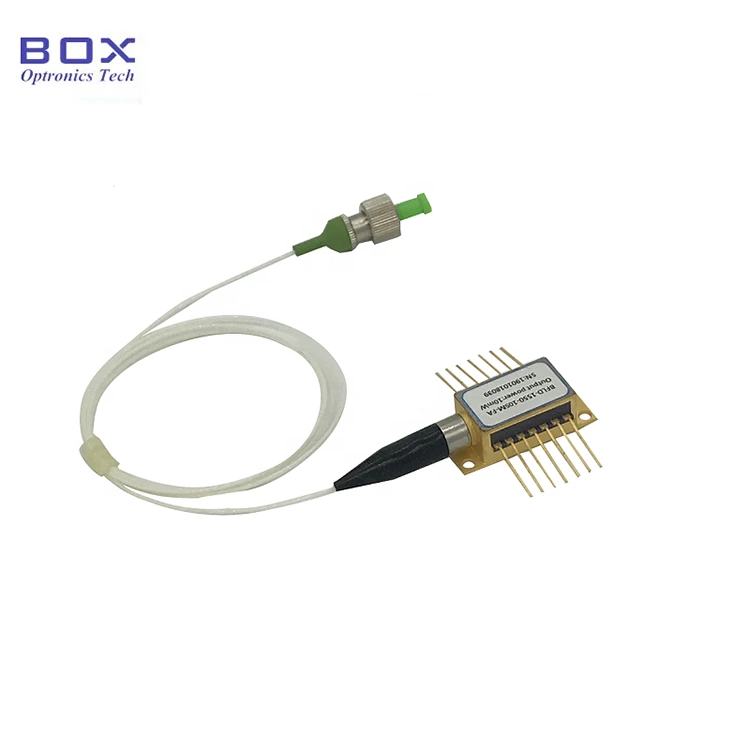

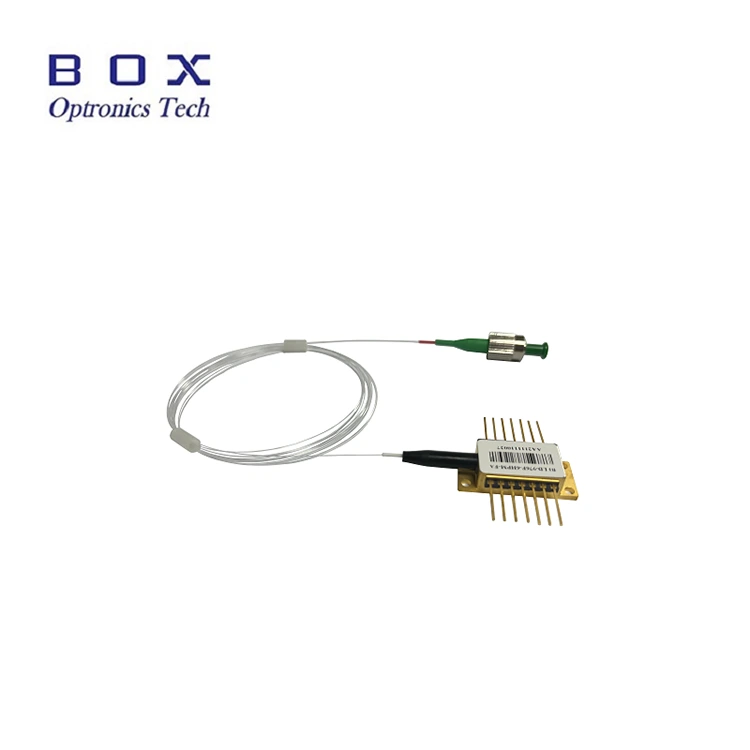

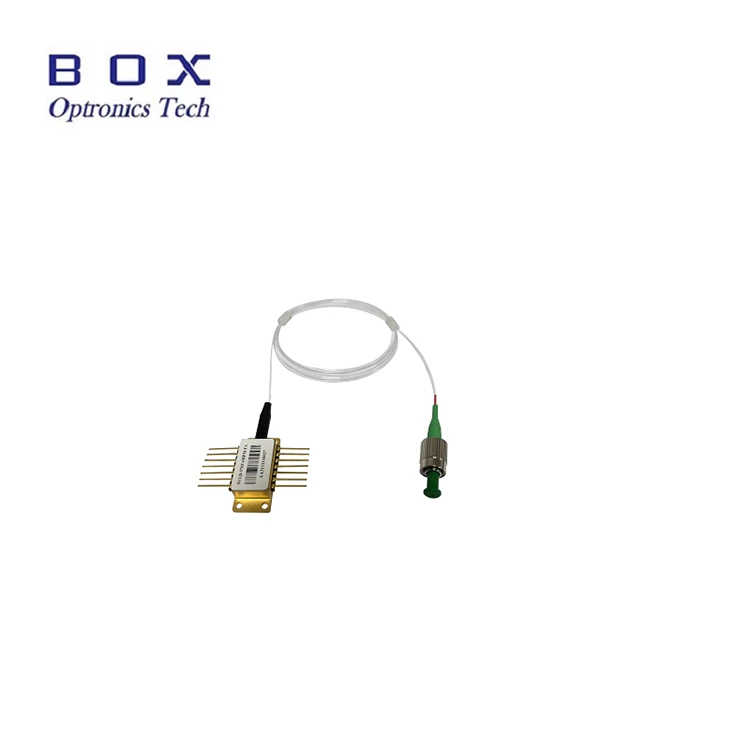

Лазерный диод BTF 1653 нм 40 мВт для обнаружения метана

Высококачественный лазер Box Optronics Лазерный диод BTF 1653 нм 40 мВт для обнаружения метана использует планарную конструкцию с кристаллом на подложке. Мощный кристалл герметично запечатан в 14-выводной корпус типа «бабочка» без эпоксидной смолы и флюса и оснащен термистором, термоэлектрическим охладителем и контрольным диодом для обеспечения высокого качества лазерной генерации. Наши лазерные изделия сертифицированы по стандарту Telcordia GR-468 и соответствуют директивам RoHS.

Отправить запрос

Описание продукта

Введение:

Высококачественный лазер Box Optronics Лазерный диод BTF 1653 нм 40 мВт для обнаружения метана имеет планарную конструкцию с внутренним светоизлучающим элементом, установленным на подложке. Его основные компоненты выполнены в 14-выводном корпусе типа «бабочка», что исключает необходимость использования традиционных клеев и припоев. Он также включает в себя датчик температуры, полупроводниковый регулятор температуры и элементы измерения интенсивности излучения для обеспечения стабильного и надежного лазерного излучения. Производственный процесс соответствует стандартам надежности для коммуникационного оборудования, а все материалы соответствуют международным экологическим требованиям.

Характеристики:

● Стандартный 14-выводной корпус типа «бабочка»;

● lВстроенный термоэлектрический преобразователь (ТЭО) и оптический изолятор;

● lВысокопроизводительный лазер с распределенной обратной связью (DFB) на основе многоквантовых ям (МКЯ).

Области применения:

● Производственные испытания пассивных компонентов для обнаружения газа;

● lВолоконно-оптическая система обнаружения газа;

● lЛазерные источники.

Электрооптические характеристики (T=25℃):

Параметр	Символ	Состояние	Мин.	Тип.	Макс.	Единица
Центральная длина волны	λc	TL=15～35℃ CW	1652.7	1653.7	1654.7	nm
Оптическая выходная мощность	Po	CW	-	40	-	mW
Пороговый ток лазерного диода	ITH	CW	-	15	40	mA
Прямой ток лазерного диода	If	Pf =Номинальная мощность	-	300	400	mA
Оптическая изоляция	-	-10 < TC < +70℃	30	-	-	dB
Коэффициент подавления боковых мод	SMSR	CW	35	40	-	dB
Чувствительность монитора	Im /Pf	-	-	1	20	uA/mW
Стабильность чувствительности монитора	-	-	-	-	20%	-
Темновой ток монитора	Id	VPD=5V	-	-	50	nA
Ток термоэлектрического конденсатора (ТЭК)	ITEC	Tcase =75℃	-	-	2	A
Напряжение термоэлектрического конденсатора (ТЭК)	VTEC	Tcase =75℃	-	-	3.5	V
Потребляемая мощность термоэлектрического конденсатора (ТЭК)	P	Tstg =25℃	-	-	5	W
Сопротивление термистора	Rth	Tcase =75℃	9.5	10	10.5	Kohm
Константа термистора B	Bth	Tstg =25℃	-	3900	-	K
Дрейф длины волны (EOL)	△λ	Протестировано в течение25лет	-	-	±0.1	nm
Температурный коэффициент волны	Δλ/ΔT	Температура ТЭО от15℃ до35℃	-	0.09	-	nm/℃
Коэффициент длины волны тока	Δλ/ΔΙ	-	-	0.01	-	nm/mA

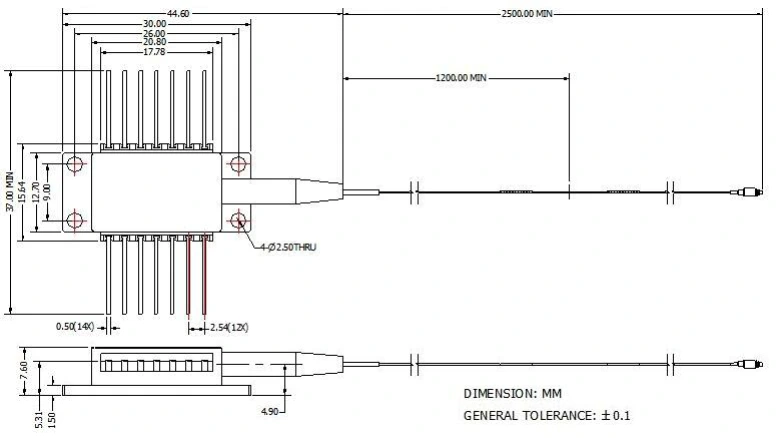

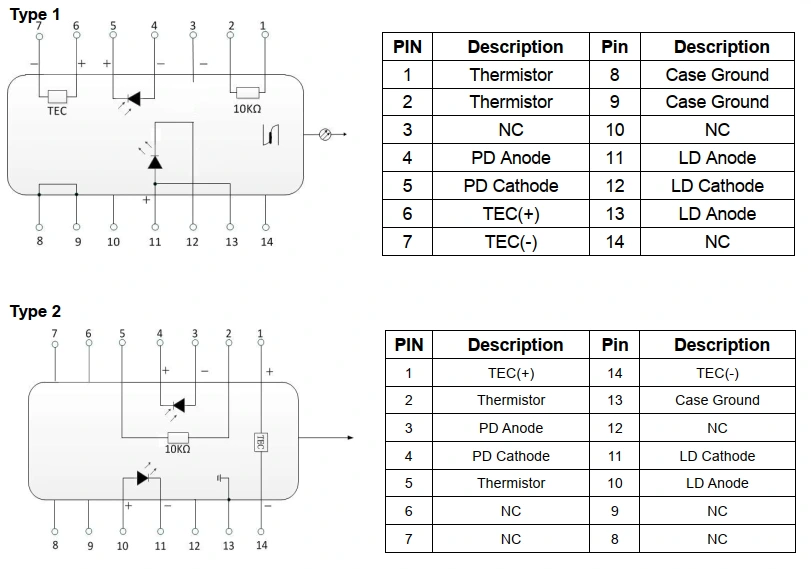

Чертеж упаковки и определение выводов (единица измерения: мм):

Доставка, транспортировка и обслуживание

Все товары проходят проверку перед отправкой.

На все товары предоставляется гарантия от 1 до 3 лет (после истечения гарантийного срока взимается плата за обслуживание).

Мы ценим ваше сотрудничество и предлагаем возможность мгновенного возврата в течение 7 дней (7 дней после получения товара).

Если товар, приобретенный в нашем магазине, не соответствует требованиям качества, то есть не соответствует спецификациям производителя, просто верните его нам для замены или возврата средств.

Если товар оказался бракованным, пожалуйста, сообщите нам об этом в течение 3 дней с момента доставки.

Для возврата средств или замены товар должен быть возвращен в исходном состоянии.

Покупатель несет ответственность за все расходы на доставку..

Часто задаваемые вопросы

В: Какова точность измерения длины волны?

О: +/-0,5 нм.

В: Есть ли у вас другие варианты выходной мощности?

О: 10 мВт, 15 мВт, 50 мВт.
